Μηχανή συγκόλλησης διπλών πλευρών για μπαταρίες λιθίου
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | XWELL |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | MD-ADW |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | USD 11000 - 15000 / pcs |
| Συσκευασία λεπτομέρειες: | Ξύλινο κουτί |
| Χρόνος παράδοσης: | 10-15 μέρες |
| Όροι πληρωμής: | T/T, Western Union, L/C |
| Δυνατότητα προσφοράς: | 100pcs το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Εγγύηση: | 1 έτος | Αριθμός κεφαλής: | 2 τεμ |
|---|---|---|---|
| Λειτουργικό σύστημα: | Ενσωματωμένο σύστημα | Διεπαφή χρήστη: | οθόνη αφής |
| Πηγή ενέργειας: | 5000A / 8000A / 10000A προαιρετικά | Αποδοτικότητα: | 3800 τεμάχια/ώρα |
| Στροφή εξοπλισμού: | 500*350 (μμ) περίπου 760 18650 κύτταρα | Μέγιστη χωρητικότητα φορτίου: | 200-400 τεμάχια (κανονική 18650 μπαταρία λιθίου) |
| Λειτουργικό σύστημα: | ενσωματωμένο σύστημα + οθόνη ανθρώπου-μηχανής | Λειτουργία μετάδοσης: | βήμα + ζώνη + εισαγόμενη ακριβής γραμμική σιδηροτροχιά καθοδήγησης (προαιρετικά σέρβο + βίδα) |
Περιγραφή προϊόντων

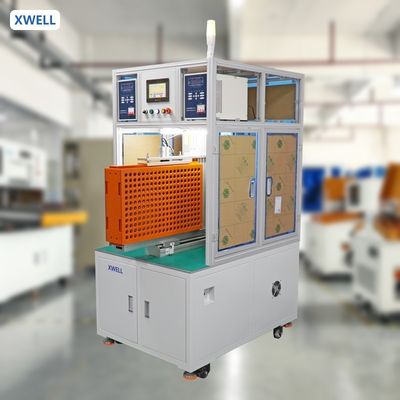

Μηχανή συγκόλλησης διπλών πλευρών για μπαταρίες λιθίου
Προϊόν DΈκθεση
Η διπλής όψης μηχανή συγκόλλησης σε σημείο είναι εξοπλισμένη με τροφοδοσία συγκόλλησης τρανζίστορα 10000A,που έχει τη λειτουργία ανίχνευσης της αντίστασης επαφής μεταξύ της συγκόλλησης ή της συγκόλλησης και της βελόνας συγκόλλησηςΜπορεί να χρησιμοποιηθεί καλά για την ανίχνευση της αντίστασης συγκόλλησης πριν από τηνt συγκόλληση, αποφεύγοντας το φράγμαΗ ζύμωση πρέπει να γίνεται κατά τη διάρκεια της επεξεργασίας, ώστε να επιτυγχάνεται υψηλή ακρίβεια και υψηλή αξιοπιστία.
Φιούτουα
* Υποστήριξη της εκκίνησης με σημείο διακοπής, της αυτόματης εκκίνησης και της χειροκίνητης εκκίνησης.
*Κρύο συγκόλλημα συγκόλλησης και σφράγιση από συναγερμό.
* Ενσωματωμένη ανίχνευση ρεύματος συγκόλλησης, μπορεί να εμφανίζει ρεύμα συγκόλλησης σε πραγματικό χρόνο.
*Μπορεί να αποθηκεύσει δεκάδες διαφορετικές συσκευές μπαταρίας, αλλάζοντας προϊόντα χωρίς να επαναπροσαρμόζει τις παραμέτρους.
Πλεονεκτήματα του προϊόντος
1Η συγκόλληση μπορεί να προσαρμοστεί.
2Κατάλληλο για διάφορα είδη μπαταριών.
3. Υψηλής ταχύτητας συγκόλληση
4. 7 ιντσών οθόνη αφής, πιο βολική λειτουργία, καθαρότερη οθόνη
5Η κεφαλή συγκόλλησης έχει λειτουργία ψύξης αέρα ή ψύξης νερού, η οποία μπορεί να μειώσει αποτελεσματικά την επιρροή της θερμοκρασίας της βελόνας συγκόλλησης σε σημείο στην ποιότητα της συγκόλλησης.
6Μπορεί να αποθηκεύσει έως 99 ομάδες αρχείων, το αρχείο είναι απλό να καλέσει,
δεν απαιτεί περίπλοκη διαδικασία αλλαγής γραμμής
7- λειτουργία βαθμονόμησης με ένα πλήκτρο για τη συνολική μετατόπιση των αρθρώσεων συγκόλλησης, η οποία μπορεί να βαθμονομηθεί για τη μετατόπιση σημείων που προκαλείται από την αλλαγή της πινής συγκόλλησης ή για άλλους λόγους
8Ηλεκτρική ή πνευματική μηχανή συγκόλλησης είναι προαιρετική
Προδιαγραφή του προϊόντος
|
Προδιαγραφές για το MD-ASW και το MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Αριθμός κεφαλής συγκόλλησης
|
1
|
2
|
|
|
Ταξίδια
|
Χ: 400 mm, Υ: 400 mm
|
Υ: 500 mm, Ζ: 350 mm
|
|
|
Επεξεργασία συγκόλλησης
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/spot, 3500-4000pcs/h
|
|
|
Εφοδιασμός ηλεκτρικής ενέργειας από συγκόλλημα
|
5000A Επεξεργαστής σημείων μετατροπέα
|
||
|
Μέγιστη ταχύτητα κινητήρα
|
1000 mm/s
|
||
|
Μέγιστος αριθμός μπαταρίας
|
450 τεμάχια (18650)
|
||
|
Λειτουργικό σύστημα
|
Ενσωματωμένο σύστημα
|
||
|
Χρήστης
|
Εικόνα αφής
|
||
|
Τρόπος οδήγησης
|
Στρογγυλοκινητήρας και σιδηρόδρομος καθοδήγησης ακριβείας
|
||
|
Ηλεκτρική τροφοδοσία
|
220V/50Hz (μηχανή), 3 φάσεις, 380V/50Hz (ζυστήρας)
|
||
|
Πίεση αέρα
|
0.3-0.6 MPa
|
||
|
Μέγεθος μηχανής
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Βάρος μηχανής
|
200 κιλά
|
350 κιλά
|
|
Εφαρμογή του προϊόντος
Το MD-ADW μπορεί να χρησιμοποιηθεί σε ηλεκτρική μπαταρία εργαλείου, μπαταρία αυτοκινήτου στροφής, μπαταρία αποθήκευσης ενέργειας, μπαταρία ηλεκτρικού οχήματος σκούτερ, κλπ. Σε σύγκριση με την χειροκίνητη συγκόλληση,Η αποτελεσματικότητα και η ακρίβεια της συγκόλλησης βελτιώθηκαν σημαντικά.
Λειτουργία προϊόντος
1. Ρυθμίσεις των παραμέτρων συγκόλλησης στην οθόνη αφής (το ίδιο προϊόν χρειάζεται να ρυθμιστεί μόνο μία φορά)
2Τοποθετήστε το μαγνητόφωνο με το πακέτο μπαταριών στην θέση γρήγορου σφίξιμου.
3Πατήστε το κουμπί εκκίνησης, η μηχανή ολοκληρώνει αυτόματα όλες τις ενέργειες συγκόλλησης.
4Ο ήχος του συγκολλητή προτρέπει τον χειριστή να αντικαταστήσει ένα νέο κορμί (μπαταρία).
Λεπτομέρειες διπλής πλευρικής συγκόλλησης
Δείγματα συγκόλλησης κυλινδρικών συσσωρευτών
