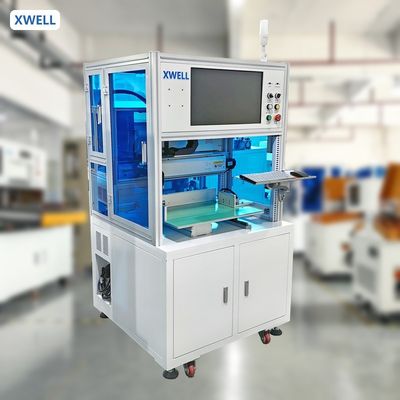

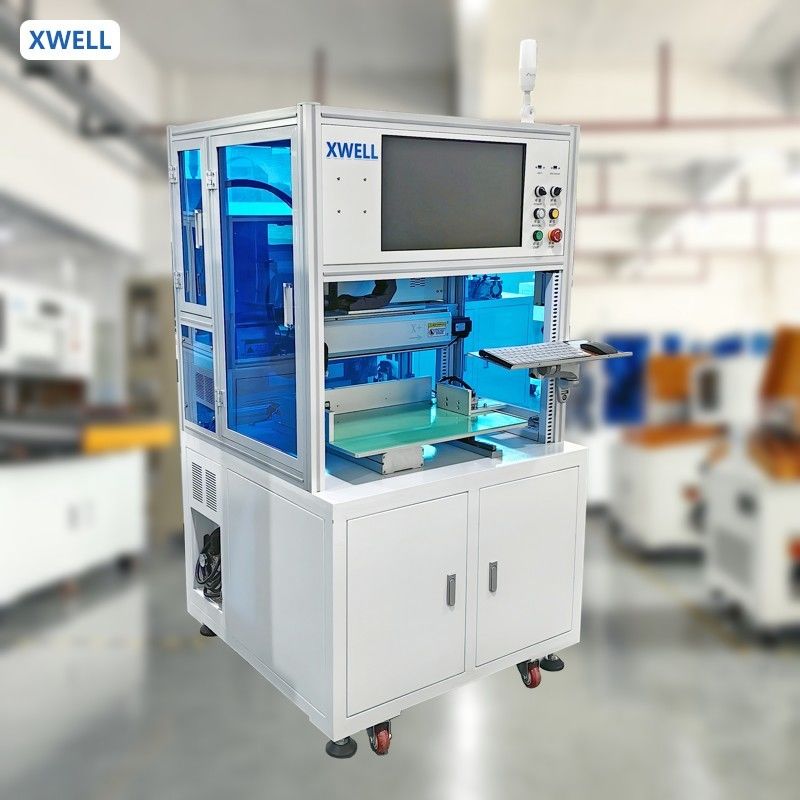

Μηχανή συγκόλλησης σημείων με μονόπλευρο αυτόματο πακέτο μπαταριών για 18650 21700 κυλινδρικό πακέτο κυψελών
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | XWELL |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | MD-ADW |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | USD 11000 - 15000 / pcs |
| Συσκευασία λεπτομέρειες: | Ξύλινο κουτί |
| Χρόνος παράδοσης: | 10-15 μέρες |
| Όροι πληρωμής: | T/T, Western Union, L/C |
| Δυνατότητα προσφοράς: | 100pcs το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Μέγιστο πάχος συγκόλλησης: | 0,3 χλστ | Τύποι μπαταριών: | Κυλινδρικό κύτταρο |
|---|---|---|---|
| Λειτουργικό σύστημα: | Ενσωματωμένο σύστημα | Διεπαφή χρήστη: | οθόνη αφής |
| Πηγή ενέργειας: | 5000A / 8000A / 10000A προαιρετικά | Αποδοτικότητα: | 3800 τεμάχια/ώρα |
| Στροφή εξοπλισμού: | 500*350 (μμ) περίπου 760 18650 κύτταρα | Μέγιστη χωρητικότητα φορτίου: | 200-400 τεμάχια (κανονική 18650 μπαταρία λιθίου) |
| Λειτουργικό σύστημα: | ενσωματωμένο σύστημα + οθόνη ανθρώπου-μηχανής | Λειτουργία μετάδοσης: | βήμα + ζώνη + εισαγόμενη ακριβής γραμμική σιδηροτροχιά καθοδήγησης (προαιρετικά σέρβο + βίδα) |
Περιγραφή προϊόντων
Μηχανή Αυτόματης Σημειακής Συγκόλλησης Μπαταριών Μονής Πλευράς για Πακέτα Κυλινδρικών Κυψελών 18650 21700
Περιγραφή προϊόντος:
Εφαρμόζεται σε πακέτα μπαταριών ηλεκτρικών οχημάτων, πακέτα μπαταριών φώτων δρόμου, μονάδες μπαταριών αυτοκινήτων, πακέτα μπαταριών οχημάτων εξισορρόπησης, πακέτα μπαταριών σκούτερ, παροχή κινητής ενέργειας, μονάδες πακέτων μπαταριών εκκίνησης, πακέτα μπαταριών εργαλείων, πακέτα μπαταριών φορητών υπολογιστών, διάφορα ηλεκτρονικά προϊόντα και άλλους συνδυασμούς μπαταριών!
Προδιαγραφές προϊόντος
|
ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ MD-ASW ΚΑΙ MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Αριθμός Κεφαλής Συγκόλλησης
|
1
|
2
|
|
|
Διαδρομή
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
Ταχύτητα Συγκόλλησης
|
0.5s/σημείο, 2000-2500τμχ/ώρα
|
0.5s/σημείο, 3500-4000τμχ/ώρα
|
|
|
Τροφοδοτικό Συγκολλητή
|
Συγκολλητής Σημείων Μετατροπέα 5000A
|
||
|
Μέγιστη Ταχύτητα Κινητήρα
|
1000mm/s
|
||
|
Μέγιστος Αριθμός Μπαταριών
|
450 τμχ (18650)
|
||
|
Λειτουργικό Σύστημα
|
Ενσωματωμένο σύστημα
|
||
|
Διεπαφή Χρήστη
|
Οθόνη αφής
|
||
|
Λειτουργία Οδήγησης
|
Βηματικός κινητήρας και ράγα οδηγού ακριβείας
|
||
|
Τροφοδοσία
|
220V/50Hz (μηχανή); 3 φάσεις, 380V/50Hz (Συγκολλητής)
|
||
|
Πίεση Αέρα
|
0.3-0.6 MPa
|
||
|
Μέγεθος Μηχανής
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Βάρος Μηχανής
|
200kg
|
350kg
|
|
Εφαρμογή προϊόντος
Το MD-ADW μπορεί να χρησιμοποιηθεί σε μπαταρίες ηλεκτρικών εργαλείων, μπαταρίες αυτοκινήτων στρέψης, πακέτα μπαταριών αποθήκευσης ενέργειας, μπαταρίες ηλεκτρικών οχημάτων σκούτερ κ.λπ. Σε σύγκριση με τη χειροκίνητη σημειακή συγκόλληση, η απόδοση και η ακρίβεια της συγκόλλησης έχουν βελτιωθεί σημαντικά.
Λειτουργία προϊόντος
1. Ρύθμιση των παραμέτρων συγκόλλησης στην οθόνη αφής. (Το ίδιο προϊόν χρειάζεται να ρυθμιστεί μόνο μία φορά)
2. Τοποθετήστε το εξάρτημα με το πακέτο μπαταριών στη θέση γρήγορης σύσφιξης.
3. Πατήστε το κουμπί έναρξης, το μηχάνημα ολοκληρώνει αυτόματα όλες τις ενέργειες συγκόλλησης.
4. Ο συγκολλητής ηχεί για να προτρέψει τον χειριστή να αντικαταστήσει το νέο εξάρτημα (πακέτο μπαταριών).
Λεπτομέρειες συγκολλητή σημείων διπλής πλευράς
Δείγματα συγκόλλησης κυλινδρικών πακέτων μπαταριών
