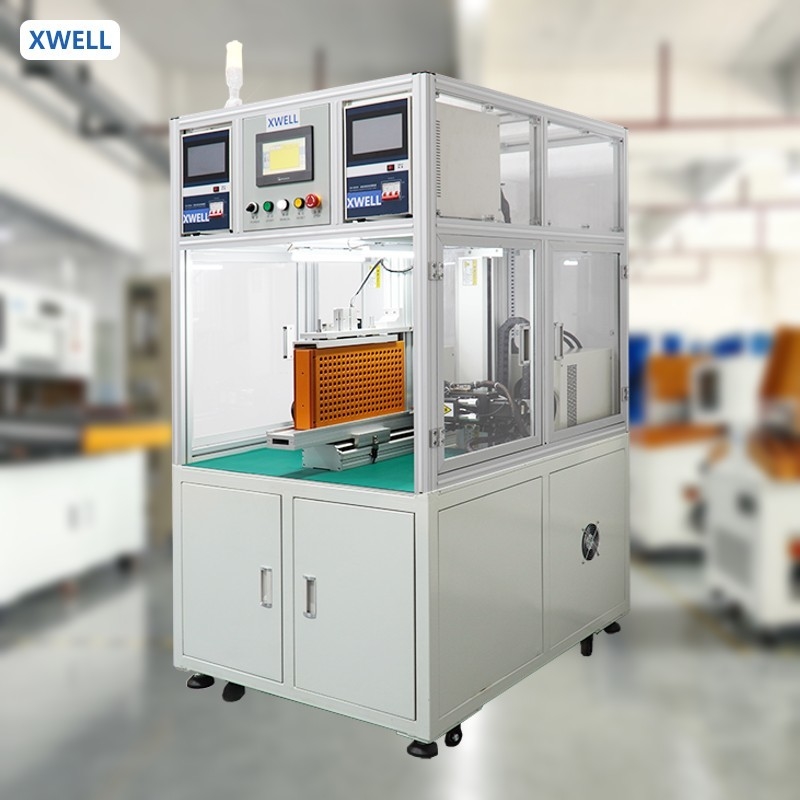

Αυτόματη διπλής όψεως περιστροφική κεφαλή συγκόλλησης μπαταρίας συσκευή μηχανή συγκόλλησης σημείων με σύστημα ελέγχου PLC
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | XWELL |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | MD-ADW |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 PCS |
|---|---|
| Τιμή: | USD 11000 - 15000 / pcs |
| Συσκευασία λεπτομέρειες: | Ξύλιμο κουτί |
| Χρόνος παράδοσης: | 10-15 ημέρες |
| Όροι πληρωμής: | T/T, Western Union, L/C |
| Δυνατότητα προσφοράς: | 100pcs το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Πληρωμή: | Λ/Κ, T/T, Western Union, Paypal | Εγγύηση: | 1 έτος |
|---|---|---|---|
| Βασικά σημεία πώλησης: | Υψηλής ακρίβειας | Διεπαφή χρήστη: | Οθόνη αφής |
| Πηγή ενέργειας: | 5000A / 8000A / 10000A προαιρετικά | Αποδοτικότητα: | 3800 τεμάχια/ώρα |
| Στροφή εξοπλισμού: | 500*350 (μμ) περίπου 760 18650 κύτταρα | Μέγιστη χωρητικότητα φορτίου: | 200-400 τεμάχια (κανονική 18650 μπαταρία λιθίου) |
| Λειτουργικό σύστημα: | ενσωματωμένο σύστημα + οθόνη ανθρώπου-μηχανής | Λειτουργία μετάδοσης: | βήμα + ζώνη + εισαγόμενη ακριβής γραμμική σιδηροτροχιά καθοδήγησης (προαιρετικά σέρβο + βίδα) |
| Επισημαίνω: | αυτόματη μηχανή συγκόλλησης διπλών πλευρών,Μηχανή συσσωρευτής μπαταριών με περιστρεφόμενη κεφαλή συγκόλλησης,Συσκευή συγκόλλησης σημείων για μπαταρίες λιθίου με έλεγχο PLC |
||
Περιγραφή προϊόντων
Αυτόματη περιστροφική κεφαλή συγκόλλησης διπλής όψης Μηχανή συγκόλλησης σημείων πακέτου μπαταριών με σύστημα ελέγχου PLC
Εφαρμογή προϊόντος
Η αυτόματη μηχανή συγκόλλησης σημείων πακέτου μπαταριών είναι μια γενική πλατφόρμα αυτόματης τεχνολογίας επεξεργασίας βασισμένη σε CNC, κατάλληλη για συγκόλληση σημείων και συναρμολόγηση πακέτων μπαταριών στο εργοστάσιο. Σε σύγκριση με τη χειροκίνητη συγκόλληση σημείων, η απόδοση και η ακρίβεια της συγκόλλησης έχουν βελτιωθεί σημαντικά. Ο ανθρωποκεντρικός σχεδιασμός καθιστά τη λειτουργία και τη διόρθωση πολύ εύκολες και βολικές. Ο σχεδιασμός των ενσωματωμένων εξαρτημάτων κάνει την εμφάνιση πιο συνοπτική.
Προδιαγραφές προϊόντος
|
ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ MD-ASW ΚΑΙ MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Αριθμός κεφαλής συγκόλλησης
|
1
|
2
|
|
|
Διαδρομή
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
Ταχύτητα συγκόλλησης
|
0.5s/σημείο, 2000-2500τμχ/ώρα
|
0.5s/σημείο, 3500-4000τμχ/ώρα
|
|
|
Τροφοδοτικό συγκολλητή
|
5000A Inverter Spot Welder
|
||
|
Μέγιστη ταχύτητα κινητήρα
|
1000mm/s
|
||
|
Μέγιστος αριθμός μπαταριών
|
450 τμχ (18650)
|
||
|
Λειτουργικό σύστημα
|
Ενσωματωμένο σύστημα
|
||
|
Διεπαφή χρήστη
|
Οθόνη αφής
|
||
|
Λειτουργία κίνησης
|
Βηματικός κινητήρας και ράγα οδηγού ακριβείας
|
||
|
Παροχή ρεύματος
|
220V/50Hz (μηχανή); 3 φάσεις, 380V/50Hz (Συγκολλητής)
|
||
|
Πίεση αέρα
|
0.3-0.6 MPa
|
||
|
Μέγεθος μηχανής
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Βάρος μηχανής
|
200kg
|
350kg
|
|
Εφαρμογή προϊόντος
Το MD-ADW μπορεί να χρησιμοποιηθεί σε μπαταρίες ηλεκτρικών εργαλείων, μπαταρίες αυτοκινήτων ροπής, πακέτα μπαταριών αποθήκευσης ενέργειας, μπαταρίες ηλεκτρικών οχημάτων σκούτερ κ.λπ. Σε σύγκριση με τη χειροκίνητη συγκόλληση σημείων, η απόδοση και η ακρίβεια της συγκόλλησης έχουν βελτιωθεί σημαντικά.
Λειτουργία προϊόντος
1. Ρύθμιση των παραμέτρων συγκόλλησης στην οθόνη αφής. (Το ίδιο προϊόν χρειάζεται να ρυθμιστεί μόνο μία φορά)
2. Τοποθετήστε το εξάρτημα με το πακέτο μπαταριών στη θέση γρήγορης σύσφιξης.
3. Πατήστε το κουμπί έναρξης, η μηχανή ολοκληρώνει αυτόματα όλες τις ενέργειες συγκόλλησης.
4. Ο συγκολλητής ηχεί για να προτρέψει τον χειριστή να αντικαταστήσει το νέο εξάρτημα (πακέτο μπαταριών).
Λεπτομέρειες συγκολλητή σημείων διπλής όψης
Δείγματα συγκόλλησης κυλινδρικών πακέτων μπαταριών
