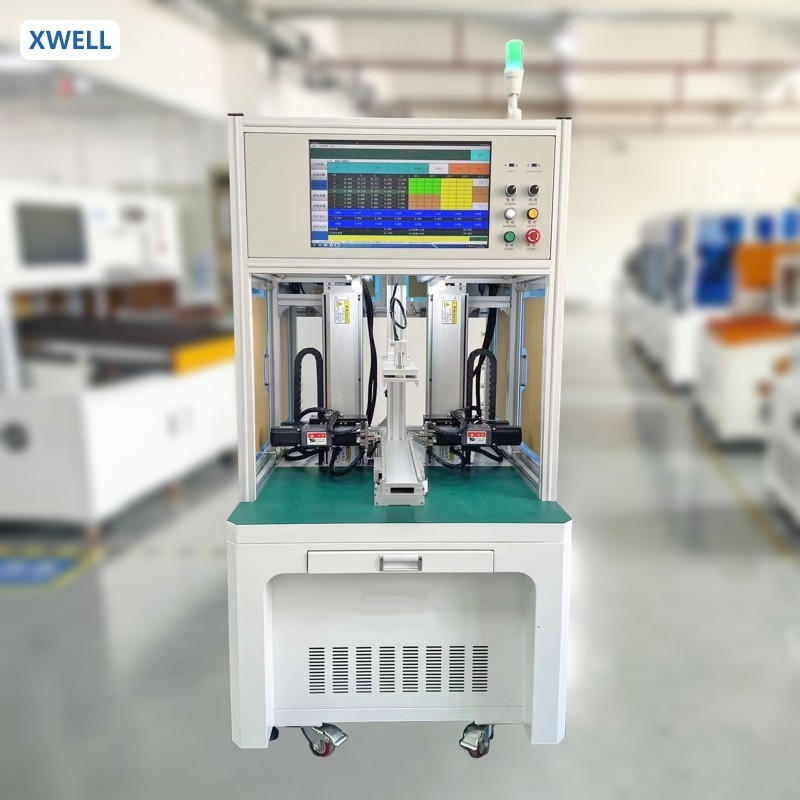

Μηχανή αυτοματοποιημένης συγκόλλησης σημείων διπλής όψης με μπαταρία
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | XWELL |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | MD-ADW |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1pcs |
|---|---|
| Τιμή: | USD 11000 - 15000 / pcs |
| Συσκευασία λεπτομέρειες: | Δαχτυλίδι |
| Χρόνος παράδοσης: | 10-15 ημέρες |
| Όροι πληρωμής: | T/T, Western Union, L/C |
| Δυνατότητα προσφοράς: | 100 κομμάτια το μήνα. |
|
Λεπτομερής ενημέρωση |
|||
| Καθαρό βάρος: | 350 κιλά | Τύπος: | Αυτοματοποιημένο |
|---|---|---|---|
| Βασικά σημεία πώλησης: | Υψηλής ακρίβειας | Χρήστης: | οθόνη αφής |
| Πηγή ενέργειας: | 5000A / 8000A / 10000A προαιρετικά | Αποτελεσματικότητα: | 3800 τεμάχια/ώρα |
| Στροφή εξοπλισμού: | 500*350 (μμ) περίπου 760 18650 κύτταρα | Μέγιστη χωρητικότητα φορτίων: | 200-400 τεμάχια (κανονική 18650 μπαταρία λιθίου) |
| Λειτουργικό σύστημα: | ενσωματωμένο σύστημα + οθόνη ανθρώπου-μηχανής | Τρόπος μετάδοσης: | βήμα + ζώνη + εισαγόμενη ακριβής γραμμική σιδηροτροχιά καθοδήγησης (προαιρετικά σέρβο + βίδα) |
Περιγραφή προϊόντων
Μηχανή αυτοματοποιημένης συγκόλλησης σημείων διπλής όψης με μπαταρία
MD-ADW(DC μηχανή) Η μηχανή συγκόλλησης σημείων μπαταρίας είναι μια γενική πλατφόρμα για την συναρμολόγηση κυλινδρικών μπαταριών.Κατάλληλη μπαταρία για συγκόλληση και συναρμολόγηση στο εργοστάσιοΑυτό το μηχάνημα μπορεί να συναρμολογήσει μπαταρίες όπως 18650, 26650, 21700... και νικελικές ή νικελωμένες ταινίες χάλυβα.
Χαρακτηριστικά:
1Υποστηρίζει την εκκίνηση σημείου διακοπής, την υποστήριξη της μετατροπής της λειτουργίας αυτόματης εκκίνησης και χειροκίνητης εκκίνησης.
2.Έχει ψευδώς σημεία συγκόλλησης και εκτός σημεία συναγερμού συγκόλλησης λειτουργία.
3Ο προγραμματισμός είναι απλός, και υποστηρίζει οποιοδήποτε προγραμματισμό σημείων και προγραμματισμό συστάσεων. 999 ομάδες μπορούν να αποθηκευτούν σε αρχεία προγραμματισμού.
4- Υπενθύμιση πρόβλεψης αντικατάστασης βελόνας συγκόλλησης.
5.Διδόκτητο σύστημα παρακολούθησης ρεύματος συγκόλλησης, παρακολούθηση ρεύματος συγκόλλησης σε πραγματικό χρόνο.
Προδιαγραφή του προϊόντος
|
Προδιαγραφές για το MD-ASW και το MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Αριθμός κεφαλής συγκόλλησης
|
1
|
2
|
|
|
Ταξίδια
|
Χ: 400 mm, Υ: 400 mm
|
Υ: 500 mm, Ζ: 350 mm
|
|
|
Επεξεργασία συγκόλλησης
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/spot, 3500-4000pcs/h
|
|
|
Εφοδιασμός ηλεκτρικής ενέργειας από συγκόλλημα
|
5000A Επεξεργαστής σημείων μετατροπέα
|
||
|
Μέγιστη ταχύτητα κινητήρα
|
1000 mm/s
|
||
|
Μέγιστος αριθμός μπαταρίας
|
450 τεμάχια (18650)
|
||
|
Λειτουργικό σύστημα
|
Ενσωματωμένο σύστημα
|
||
|
Χρήστης
|
Εικόνα αφής
|
||
|
Τρόπος οδήγησης
|
Στρογγυλοκινητήρας και σιδηρόδρομος καθοδήγησης ακριβείας
|
||
|
Ηλεκτρική τροφοδοσία
|
220V/50Hz (μηχανή), 3 φάσεις, 380V/50Hz (ζυστήρας)
|
||
|
Πίεση αέρα
|
0.3-0.6 MPa
|
||
|
Μέγεθος μηχανής
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Βάρος μηχανής
|
200 κιλά
|
350 κιλά
|
|
Εφαρμογή του προϊόντος
Το MD-ADW μπορεί να χρησιμοποιηθεί σε ηλεκτρική μπαταρία εργαλείου, μπαταρία αυτοκινήτου στροφής, μπαταρία αποθήκευσης ενέργειας, μπαταρία ηλεκτρικού οχήματος σκούτερ, κλπ. Σε σύγκριση με την χειροκίνητη συγκόλληση,Η αποτελεσματικότητα και η ακρίβεια της συγκόλλησης έχουν βελτιωθεί σημαντικά.
Λειτουργία προϊόντος
1. Ρυθμίσεις των παραμέτρων συγκόλλησης στην οθόνη αφής (το ίδιο προϊόν χρειάζεται να ρυθμιστεί μόνο μία φορά)
2Τοποθετήστε το μαγνητόφωνο με το πακέτο μπαταριών στην θέση γρήγορου σφίξιμου.
3Πατήστε το κουμπί εκκίνησης, η μηχανή ολοκληρώνει αυτόματα όλες τις ενέργειες συγκόλλησης.
4Ο ήχος του συγκολλητή προτρέπει τον χειριστή να αντικαταστήσει ένα νέο κορμί (μπαταρία).
Λεπτομέρειες διπλής πλευρικής συγκόλλησης
Δείγματα συγκόλλησης κυλινδρικών συσσωρευτών
