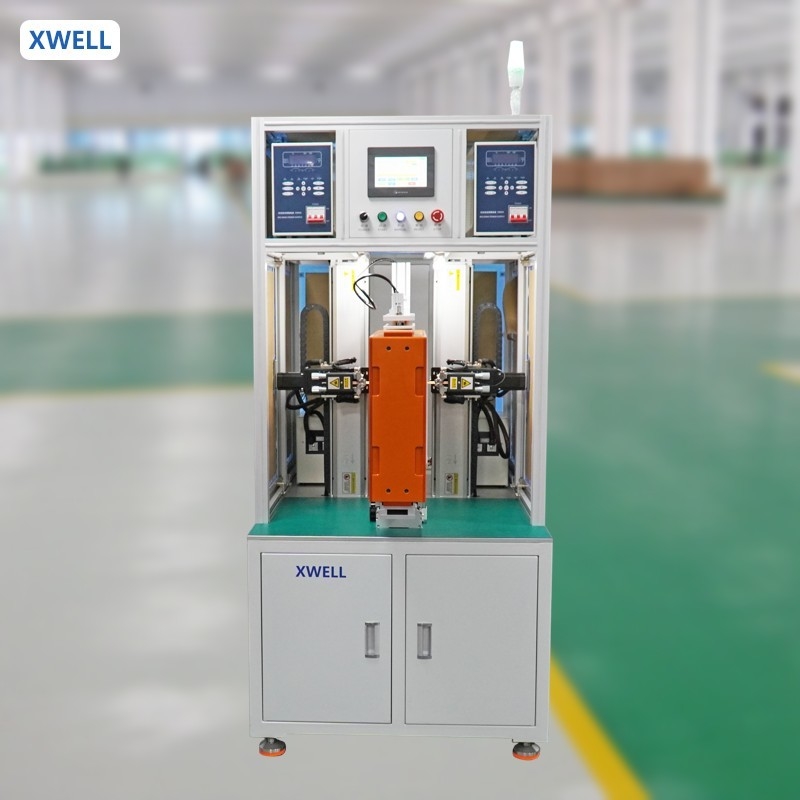

Μηχανή Αυτόματης Διπλής Όψης Σημειακής Συγκόλλησης Επαφών Μπαταρίας Υψηλής Ακρίβειας με Διεπαφή Οθόνης Αφής
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | XWELL |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | MD-ADW |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1pcs |
|---|---|
| Τιμή: | USD 11000 - 15000 / pcs |
| Συσκευασία λεπτομέρειες: | Ξύλινο κουτί |
| Χρόνος παράδοσης: | 10-15 ημέρες |
| Όροι πληρωμής: | T/T, Western Union, L/C |
| Δυνατότητα προσφοράς: | 100 κομμάτια το μήνα. |
|
Λεπτομερής ενημέρωση |
|||
| Compliance: | CE Certified | Warranty: | 1 year |
|---|---|---|---|
| Key Selling Points: | High-accuracy | User Interface: | Touch screen |
| Power source: | 5000A / 8000A / 10000A optional | Efficiency: | 3800pcs/h |
| Equipment stroke: | 500*350 (mm) about 760 18650 cells | Maximum load capacity: | 200-400pcs(standard 18650 lithium battery) |
| Operating system: | embedded system + man - machine screen | Transmission mode: | step + belt + imported precision linear guide rail (optional servo + screw) |
| Επισημαίνω: | Αυτόματη Μηχανή Σημειακής Συγκόλλησης Επαφών Μπαταρίας,Μηχανή συγκόλλησης σημείων ετικεττών μπαταριών,Σημειακός Συγκολλητής Επαφών Μπαταρίας Διπλής Όψης |
||
Περιγραφή προϊόντων
Υψηλής ποιότητας αυτόματη διπλής πλευράς μπαταρία Tab Spot συγκόλληση μηχανή συγκόλληση
Πλεονεκτήματα
1) Προκαλείτε τάση φορτίου, ελέγχετε την τάση με ανατροφοδότηση και συνειδητοποιείτε υψηλής ποιότητας συγκόλληση.
2) Προθέρμανση, λειτουργία ισχύος Main Heat, προθέρμανση πριν από τη συγκόλληση, για να εξασφαλιστεί σταθερή ποιότητα συγκόλλησης.
3) Διατηρήστε τη συνέχεια της πυκνότητας ενέργειας, συντομεύστε τον χρόνο συγκόλλησης και μειώστε την παραμόρφωση και το χρώμα του βασικού μετάλλου.
4) Εύκολη αλλαγή από χαμηλό ρεύμα σε υψηλό ρεύμα, κατάλληλη για συγκόλληση ακριβείας.
5) Τα ανώτερα και κατώτερα όρια ρεύματος μπορούν να ρυθμιστούν για να κρίνουν απλά εάν η ποιότητα συγκόλλησης είναι καλή ή όχι, η οποία είναι κατάλληλη για πλατφόρμα αυτοματοποίησης συγκόλλησης.
6) Το ρεύμα συγκόλλησης αυξάνεται με τον χρόνο ηλεκτροποίησης για να εξασφαλιστεί το αποτέλεσμα συγκόλλησης.
Προδιαγραφή του προϊόντος
Προδιαγραφές για το MD-ASW και το MD-ADW | |||
| MD-ASW | MD-ADW | ||
Αριθμός κεφαλής συγκόλλησης | 1 | 2 | |
Ταξίδια | Χ: 400 mm, Υ: 400 mm | Υ: 500 mm, Ζ: 350 mm | |
Επεξεργασία συγκόλλησης | 0.5s/spot, 2000-2500pcs/h | 0.5s/spot, 3500-4000pcs/h | |
Εφοδιασμός ηλεκτρικής ενέργειας από συγκόλλημα | 5000A Επεξεργαστής σημείων μετατροπέα | ||
Μέγιστη ταχύτητα κινητήρα | 1000 mm/s | ||
Μέγιστος αριθμός μπαταρίας | 450 τεμάχια (18650) | ||
Λειτουργικό σύστημα | Ενσωματωμένο σύστημα | ||
Χρήστης | Εικόνα αφής | ||
Τρόπος οδήγησης | Στρογγυλοκινητήρας και σιδηρόδρομος καθοδήγησης ακριβείας | ||
Ηλεκτρική τροφοδοσία | 220V/50Hz (μηχανή), 3 φάσεις, 380V/50Hz (ζυστήρας) | ||
Πίεση αέρα | 0.3-0.6 MPa | ||
Μέγεθος μηχανής | 900L*900W*1750Hmm | 1100L*900W*1930Hmm | |
Βάρος μηχανής | 200 κιλά | 350 κιλά | |
Εφαρμογή του προϊόντος
Το MD-ADW μπορεί να χρησιμοποιηθεί σε ηλεκτρική μπαταρία εργαλείου, μπαταρία αυτοκινήτου στροφής, μπαταρία αποθήκευσης ενέργειας, μπαταρία ηλεκτρικού οχήματος σκούτερ, κλπ. Σε σύγκριση με την χειροκίνητη συγκόλληση,Η αποτελεσματικότητα και η ακρίβεια της συγκόλλησης έχουν βελτιωθεί σημαντικά.
Λειτουργία προϊόντος
1. Ρυθμίσεις των παραμέτρων συγκόλλησης στην οθόνη αφής (το ίδιο προϊόν χρειάζεται να ρυθμιστεί μόνο μία φορά)
2Τοποθετήστε το μαγνητόφωνο με το πακέτο μπαταριών στην θέση γρήγορου σφίξιμου.
3Πατήστε το κουμπί εκκίνησης, η μηχανή ολοκληρώνει αυτόματα όλες τις ενέργειες συγκόλλησης.
4Ο ήχος του συγκολλητή προτρέπει τον χειριστή να αντικαταστήσει ένα νέο κορμί (μπαταρία).
Λεπτομέρειες διπλής πλευρικής συγκόλλησης
Δείγματα συγκόλλησης κυλινδρικών συσσωρευτών
