Αυτόματη μηχανή συγκόλλησης διπλών πλευρών για μπαταρίες
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | XWELL |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | MD-ADW |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1pcs |
|---|---|
| Τιμή: | USD 11000 - 15000 / pcs |
| Συσκευασία λεπτομέρειες: | Δαχτυλίδι |
| Χρόνος παράδοσης: | 10-15 ημέρες |
| Όροι πληρωμής: | T/T, Western Union, L/C |
| Δυνατότητα προσφοράς: | 100 κομμάτια το μήνα. |
|
Λεπτομερής ενημέρωση |
|||
| Συμμόρφωση: | CE επικυρωμένο | Εγγύηση: | 1 έτος |
|---|---|---|---|
| Βασικά σημεία πώλησης: | Υψηλής ακρίβειας | Χρήστης: | οθόνη αφής |
| Πηγή ενέργειας: | 5000A / 8000A / 10000A προαιρετικά | Αποτελεσματικότητα: | 3800 τεμάχια/ώρα |
| Στροφή εξοπλισμού: | 500*350 (μμ) περίπου 760 18650 κύτταρα | Μέγιστη χωρητικότητα φορτίων: | 200-400 τεμάχια (κανονική 18650 μπαταρία λιθίου) |
| λειτουργικό σύστημα: | ενσωματωμένο σύστημα + οθόνη ανθρώπου-μηχανής | Τρόπος μετάδοσης: | βήμα + ζώνη + εισαγόμενη ακριβής γραμμική σιδηροτροχιά καθοδήγησης (προαιρετικά σέρβο + βίδα) |
| Επισημαίνω: | Αυτόματη μηχανή συγκόλλησης διπλών πλευρών,Μηχανή συγκόλλησης σημείων με μπαταρία |
||
Περιγραφή προϊόντων

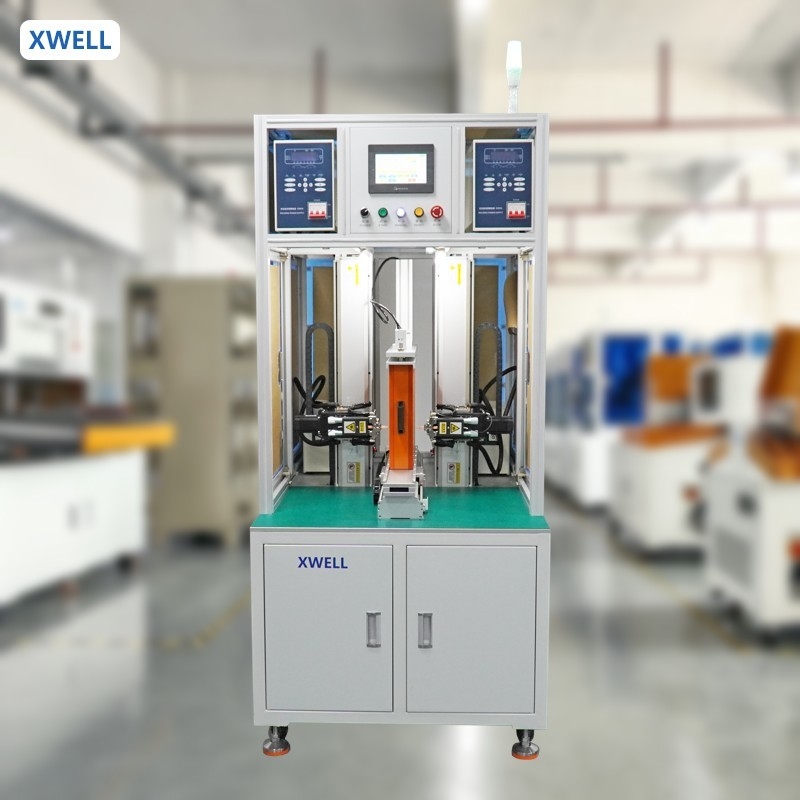

Αυτόματη μηχανή συγκόλλησης διπλών πλευρών για μπαταρίες
Ειδικές προδιαγραφές
MD-ADW-Η μηχανή 8000A διπλής πλευράς αυτόματης συγκόλλησης σημείων υποστηρίζει την εκκίνηση σημείου διακοπής και είναι εξοπλισμένη με τροφοδοσία ηλεκτρικής ενέργειας 8000A τρανζίστορ, η οποία μπορεί να συγκολλήσει καθαρά φύλλα νικελίου κάτω από 0.25 mm και νικελωμένο χάλυβα κάτω του 0.3. φύλλα νικελίου πρέπει να χτυπηθούν για συγκόλληση. διπλής όψης αυτόματη συγκόλληση, υψηλή απόδοση. απλός προγραμματισμός, υποστηρίζει οποιοδήποτε προγραμματισμό σημείων και προγραμματισμό συστοιχίας, εισαγωγή γραφικών,και μπορεί να αποθηκεύσει 99 ομάδες αρχείων προγραμματισμού. Προειδοποίηση αντικατάστασης βελόνας συγκόλλησης, η κεφαλή συγκόλλησης υιοθετεί κυκλοφορία ψύξης νερού για να εξαλείψει τη θερμότητα,που μπορεί να μειώσει αποτελεσματικά την απώλεια της βελόνας συγκόλλησης και να βελτιώσει το αποτέλεσμα συγκόλλησης. αυτόνομο σύστημα παρακολούθησης ρεύματος συγκόλλησης, το οποίο μπορεί να παρακολουθεί το ρεύμα συγκόλλησης, με λειτουργία συναγερμού κοινού λοξοειδούς, μπορεί να παρακολουθεί τη συγκόλληση σε πραγματικό χρόνο.
Εργασιακή διαδικασία
Η διπλής όψης αυτόματη μηχανή συγκόλλησης αποτελείται από ενεργειακή παροχή, πλατφόρμα εργασίας, κινητήρα εφοδιασμού, λειτουργικό σύστημα και ούτω καθεξής.
Βάλτε χειροκίνητα το κύτταρο στο κορμί, τοποθετήστε το φύλλο νικελίου, σπρώξτε το στην πλατφόρμα αυτοματισμού και στη συνέχεια ρυθμίστε τις σχετικές παραμέτρους, τη σειρά, κλπ., το έργο συγκόλλησης μπορεί να πραγματοποιηθεί.
Προδιαγραφή του προϊόντος
|
Προδιαγραφές για το MD-ASW και το MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Αριθμός κεφαλής συγκόλλησης
|
1
|
2
|
|
|
Ταξίδια
|
Χ: 400 mm, Υ: 400 mm
|
Υ: 500 mm, Ζ: 350 mm
|
|
|
Επεξεργασία συγκόλλησης
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/spot, 3500-4000pcs/h
|
|
|
Εφοδιασμός ηλεκτρικής ενέργειας από συγκόλλημα
|
5000A Επεξεργαστής σημείων μετατροπέα
|
||
|
Μέγιστη ταχύτητα κινητήρα
|
1000 mm/s
|
||
|
Μέγιστος αριθμός μπαταρίας
|
450 τεμάχια (18650)
|
||
|
Λειτουργικό σύστημα
|
Ενσωματωμένο σύστημα
|
||
|
Χρήστης
|
Εικόνα αφής
|
||
|
Τρόπος οδήγησης
|
Στρογγυλοκινητήρας και σιδηρόδρομος καθοδήγησης ακριβείας
|
||
|
Ηλεκτρική τροφοδοσία
|
220V/50Hz (μηχανή), 3 φάσεις, 380V/50Hz (ζυστήρας)
|
||
|
Πίεση αέρα
|
0.3-0.6 MPa
|
||
|
Μέγεθος μηχανής
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Βάρος μηχανής
|
200 κιλά
|
350 κιλά
|
|
Εφαρμογή του προϊόντος
Το MD-ADW μπορεί να χρησιμοποιηθεί σε ηλεκτρική μπαταρία εργαλείου, μπαταρία αυτοκινήτου στροφής, μπαταρία αποθήκευσης ενέργειας, μπαταρία ηλεκτρικού οχήματος σκούτερ, κλπ. Σε σύγκριση με την χειροκίνητη συγκόλληση,Η αποτελεσματικότητα και η ακρίβεια της συγκόλλησης έχουν βελτιωθεί σημαντικά.
Λειτουργία προϊόντος
1. Ρυθμίσεις των παραμέτρων συγκόλλησης στην οθόνη αφής (το ίδιο προϊόν χρειάζεται να ρυθμιστεί μόνο μία φορά)
2Τοποθετήστε το μαγνητόφωνο με το πακέτο μπαταριών στην θέση γρήγορου σφίξιμου.
3Πατήστε το κουμπί εκκίνησης, η μηχανή ολοκληρώνει αυτόματα όλες τις ενέργειες συγκόλλησης.
4Ο ήχος του συγκολλητή προτρέπει τον χειριστή να αντικαταστήσει ένα νέο κορμί (μπαταρία).
Λεπτομέρειες διπλής πλευρικής συγκόλλησης
Δείγματα συγκόλλησης κυλινδρικών συσσωρευτών
