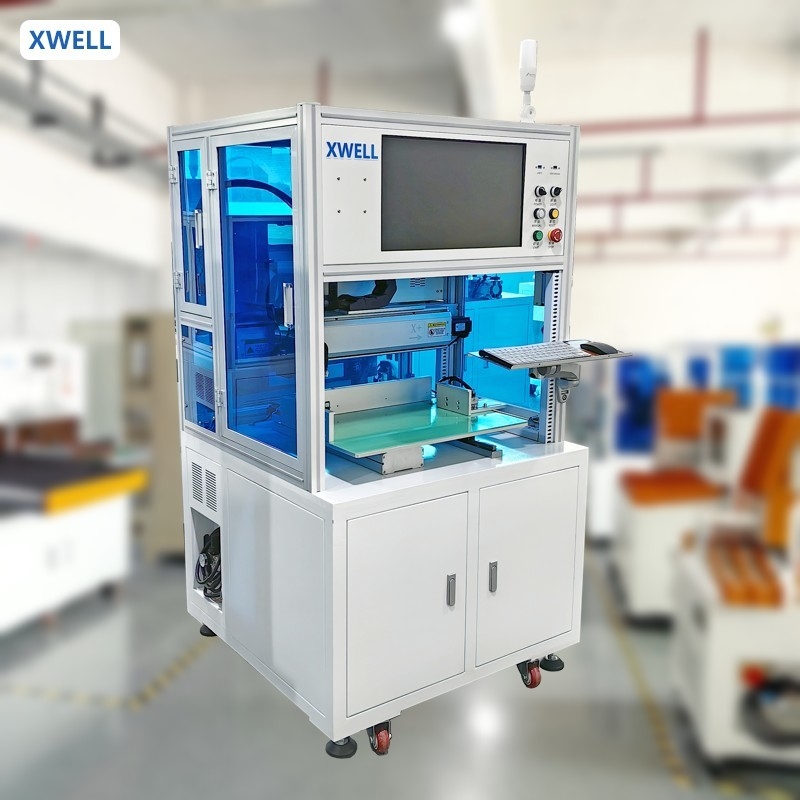

Μηχανή συγκόλλησης σημείων μπαταρίας για γραμμή συναρμολόγησης μπαταριών
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | XWELL |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | MD-ADW |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1pcs |
|---|---|
| Τιμή: | USD 11000 - 15000 / pcs |
| Συσκευασία λεπτομέρειες: | Δαχτυλίδι |
| Χρόνος παράδοσης: | 10-15 ημέρες |
| Όροι πληρωμής: | T/T, Western Union, L/C |
| Δυνατότητα προσφοράς: | 100 κομμάτια το μήνα. |
|
Λεπτομερής ενημέρωση |
|||
| Πακέτο μεταφοράς: | Συσκευασίες με βάση το ξύλο | Όροι πληρωμής:: | Λ/Κ, Τ/Τ |
|---|---|---|---|
| Χρήστης: | οθόνη αφής | Πηγή ενέργειας: | 5000A / 8000A / 10000A προαιρετικά |
| Αποτελεσματικότητα: | 3800 τεμάχια/ώρα | Στροφή εξοπλισμού: | 500*350 (μμ) περίπου 760 18650 κύτταρα |
| Μέγιστη χωρητικότητα φορτίων: | 200-400 τεμάχια (κανονική 18650 μπαταρία λιθίου) | λειτουργικό σύστημα: | ενσωματωμένο σύστημα + οθόνη ανθρώπου-μηχανής |
| Τρόπος μετάδοσης: | βήμα + ζώνη + εισαγόμενη ακριβής γραμμική σιδηροτροχιά καθοδήγησης (προαιρετικά σέρβο + βίδα) | ||
| Επισημαίνω: | μηχανή συγκόλλησης σημείων μπαταριών,Μηχανή συγκόλλησης γραμμής συναρμολόγησης συσσωρευτών μπαταριών |
||
Περιγραφή προϊόντων
Μηχανή συγκόλλησης σημείων μπαταρίας για γραμμή συναρμολόγησης μπαταριών
Περιγραφή του προϊόντος
Το μηχάνημα είναι κατάλληλο για αυτόματη μονόπλευρη συγκόλληση σημείων 18650 κυψελών μπαταρίας σε κυλινδρικές μονάδες μπαταρίας,Η εξαιρετικά αυτοματοποιημένη διεπαφή ανθρώπου-μηχανής το καθιστά πολύ εύκολο να λειτουργείΜέσω χειροκίνητης φόρτωσης και απλών ρυθμίσεων, η διαδικασία συγκόλλησης της μπαταρίας μπορεί να ολοκληρωθεί.και να διασφαλίζεται ότι η ζώνη τάσης συγκόλλησης ή το νικέλιο μεταξύ της μπαταρίας και των ταινιών νικέλιο είναι μεγαλύτερη από 30N.
Πεδίο εφαρμογής:
Αυτόματη 18650/ 21700/ 26650/ 32650 κυλινδρική συσκευή μπαταρίας μονόπλευρη μηχανή συγκόλλησης σημείων για συναρμολόγηση μπαταρίας, είναι κατάλληλη για μπαταρία αποθήκευσης ενέργειας, μπαταρίες ηλεκτρικών ποδηλάτων,Η μπαταρία ενέργειας...
Μηχανή συγκόλλησης μονάδων ηλεκτρικών συσσωρευτών CNC 18650
1Χρησιμοποιήστε ελεγκτές κίνησης για να υποστηρίξετε τον ταχύ προγραμματισμό συστοιχίας και μη συστοιχίας για να απλοποιήσετε τη λειτουργία συγκόλλησης σημείων του πακέτου μπαταρίας.
2. αυτοτελής σήμα συναγερμού τρέχουσας συγκόλλησης, αποτελεσματικά να λύσει το πρόβλημα των ραμμάτων λοζίνης.
3. Υποστηρίζει την εκκίνηση του σημείου διακοπής, την αυτόματη εκκίνηση και τη μετατροπή της λειτουργίας χειροκίνητης εκκίνησης.
4. Λειτουργία αντιστάθμισης βελόνων συγκόλλησης Σύστημα διάλυσης θερμότητας με ψύξη νερού, μειώνοντας την απώλεια βελόνων συγκόλλησης.
5Το δικό μας σύστημα παρακολούθησης ρεύματος συγκόλλησης μπορεί να παρακολουθεί το ρεύμα συγκόλλησης σε πραγματικό χρόνο, επιλύοντας αποτελεσματικά τα προβλήματα της εικονικής συγκόλλησης και της ελλείψεως συγκόλλησης.
Χαρακτηριστικά:
1Υποστήριξη σταθμού ανάπαυσης, αυτόματης ανάπαυσης και χειροκίνητης ανάπαυσης.
2- Κρύο συγκόλλημα και σφραγίσμα από συναγερμό.
3. Εύκολο πρόγραμμα, υποστηρίζει μήτρα, συστοιχία και πρόγραμμα σημείων, μπορεί να αποθηκεύσει 99 παραμέτρους ομάδας.
4- Προειδοποιητικό αφαίρεσης με βελόνα συγκόλλησης.
5. Ενσωματωμένη ανιχνευτής ρεύματος συγκόλλησης, μπορεί να εμφανίσει ρεύμα συγκόλλησης σε πραγματικό χρόνο.
Προδιαγραφή του προϊόντος
|
Προδιαγραφές για το MD-ASW και το MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Αριθμός κεφαλής συγκόλλησης
|
1
|
2
|
|
|
Ταξίδια
|
Χ: 400 mm, Υ: 400 mm
|
Υ: 500 mm, Ζ: 350 mm
|
|
|
Επεξεργασία συγκόλλησης
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/spot, 3500-4000pcs/h
|
|
|
Εφοδιασμός ηλεκτρικής ενέργειας από συγκόλλημα
|
5000A Επεξεργαστής σημείων μετατροπέα
|
||
|
Μέγιστη ταχύτητα κινητήρα
|
1000 mm/s
|
||
|
Μέγιστος αριθμός μπαταρίας
|
450 τεμάχια (18650)
|
||
|
Λειτουργικό σύστημα
|
Ενσωματωμένο σύστημα
|
||
|
Χρήστης
|
Εικόνα αφής
|
||
|
Τρόπος οδήγησης
|
Στρογγυλοκινητήρας και σιδηρόδρομος καθοδήγησης ακριβείας
|
||
|
Ηλεκτρική τροφοδοσία
|
220V/50Hz (μηχανή), 3 φάσεις, 380V/50Hz (ζυστήρας)
|
||
|
Πίεση αέρα
|
0.3-0.6 MPa
|
||
|
Μέγεθος μηχανής
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Βάρος μηχανής
|
200 κιλά
|
350 κιλά
|
|
Εφαρμογή του προϊόντος
Το MD-ADW μπορεί να χρησιμοποιηθεί σε ηλεκτρική μπαταρία εργαλείου, μπαταρία αυτοκινήτου στροφής, μπαταρία αποθήκευσης ενέργειας, μπαταρία ηλεκτρικού οχήματος σκούτερ, κλπ. Σε σύγκριση με την χειροκίνητη συγκόλληση,Η αποτελεσματικότητα και η ακρίβεια της συγκόλλησης έχουν βελτιωθεί σημαντικά.
Λειτουργία προϊόντος
1. Ρυθμίσεις των παραμέτρων συγκόλλησης στην οθόνη αφής (το ίδιο προϊόν χρειάζεται να ρυθμιστεί μόνο μία φορά)
2Τοποθετήστε το μαγνητόφωνο με το πακέτο μπαταριών στην θέση γρήγορου σφίξιμου.
3Πατήστε το κουμπί εκκίνησης, η μηχανή ολοκληρώνει αυτόματα όλες τις ενέργειες συγκόλλησης.
4Ο ήχος του συγκολλητή προτρέπει τον χειριστή να αντικαταστήσει ένα νέο κορμί (μπαταρία).
Λεπτομέρειες διπλής πλευρικής συγκόλλησης
Δείγματα συγκόλλησης κυλινδρικών συσσωρευτών
