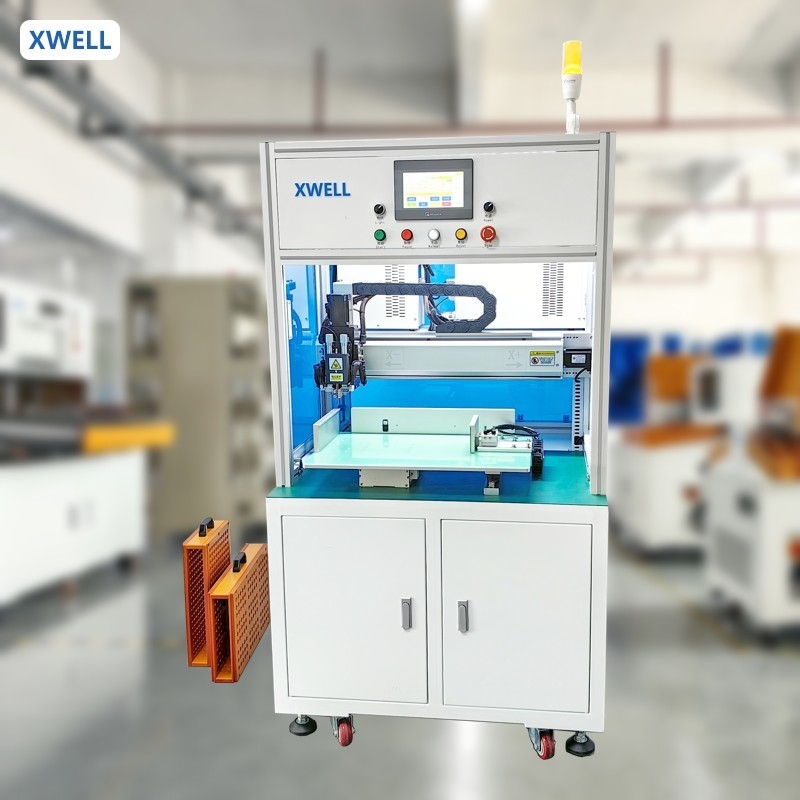

Αυτόματη μονάπλευρη μηχανή συγκόλλησης με συνεχές ρεύμα για κυλινδρική μπαταρία 18650
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | XWELL |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | MD-ADW |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1pcs |
|---|---|
| Τιμή: | USD 11000 - 15000 / pcs |
| Συσκευασία λεπτομέρειες: | Δαχτυλίδι |
| Χρόνος παράδοσης: | 10-15 ημέρες |
| Όροι πληρωμής: | T/T, Western Union, L/C |
| Δυνατότητα προσφοράς: | 100 κομμάτια το μήνα. |
|
Λεπτομερής ενημέρωση |
|||
| Εγγύηση: | 1 έτος | Χρόνος παράδοσης: | 7 ημέρες |
|---|---|---|---|
| Χρήστης: | οθόνη αφής | Πηγή ενέργειας: | 5000A / 8000A / 10000A προαιρετικά |
| Αποτελεσματικότητα: | 3800 τεμάχια/ώρα | Στροφή εξοπλισμού: | 500*350 (μμ) περίπου 760 18650 κύτταρα |
| Μέγιστη χωρητικότητα φορτίων: | 200-400 τεμάχια (κανονική 18650 μπαταρία λιθίου) | λειτουργικό σύστημα: | ενσωματωμένο σύστημα + οθόνη ανθρώπου-μηχανής |
| Τρόπος μετάδοσης: | βήμα + ζώνη + εισαγόμενη ακριβής γραμμική σιδηροτροχιά καθοδήγησης (προαιρετικά σέρβο + βίδα) | ||
| Επισημαίνω: | 18650 Μηχανή συγκόλλησης σημείων κυλινδρικής μπαταρίας,μηχανή συγκόλλησης συνεχών σημείων |
||
Περιγραφή προϊόντων
Αυτόματη μονάπλευρη μηχανή συγκόλλησης με συνεχές ρεύμα για κυλινδρική μπαταρία 18650
Εφαρμογή:
Η φωτοβολταϊκή ενέργεια, η μπαταρία ισχύος, η μπαταρία λιθίου NiMH και άλλες μπαταρίες συνδέονται με ταινία από κράμα νικελίου, ταινία από σύνθετο νικέλιο αλουμινίου, σύρμα και ταινία καθοδήγησης,Ηλεκτρικά εξαρτήματα οικιακής χρήσης και λωρίδες καθοδήγησης, εξαρτήματα υλικού, προϊόντα χαλκού και αργύρου, περιφερειακή σύνδεση από ανοξείδωτο χάλυβα, συγκόλληση ποδιών βολβών, ηλεκτρονικά εξαρτήματα, όλα τα είδη συγκόλλησης μετάλλων υψηλής και χαμηλής αγωγιμότητας κλπ.
Χαρακτηριστικά
1)Εγώ...Διορθώνει την τάση φορτίου, ελέγχει την τάση στη λειτουργία ανατροφοδότησης και συνειδητοποιεί υψηλής ποιότητας συγκόλληση.
2)ΠΕναλλακτικά, η μέθοδος της προθερμικής και της κύριας θέρμανσης: προθερμισμός πριν από τη συγκόλληση για να εξασφαλιστεί σταθερή ποιότητα συγκόλλησης.
3) ΕπενδύσειςΚΕπεξεργάζεται με τη μέθοδο της συνεχούς παραγωγής, με τη μέθοδο της συνεχούς παραγωγής.
4)ΕΗ αλυσίδα αυτή μπορεί να μεταβληθεί από χαμηλό ρεύμα σε υψηλό ρεύμα, κατάλληλη για συγκόλληση ακριβείας.
5) ΕπενδύσειςΤΤο ανώτερο και το κατώτερο όριο του ρεύματος μπορεί να ρυθμιστεί για να κρίνει εάν η ποιότητα συγκόλλησης είναι καλή ή όχι, η οποία είναι κατάλληλη για την πλατφόρμα αυτοματοποίησης συγκόλλησης.
6)ΤΤο ρεύμα συγκόλλησης θα αυξηθεί με την ισχύ εγκαίρως για να εξασφαλιστεί το αποτέλεσμα συγκόλλησης.
Προδιαγραφή του προϊόντος
|
Προδιαγραφές για το MD-ASW και το MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Αριθμός κεφαλής συγκόλλησης
|
1
|
2
|
|
|
Ταξίδια
|
Χ: 400 mm, Υ: 400 mm
|
Υ: 500 mm, Ζ: 350 mm
|
|
|
Επεξεργασία συγκόλλησης
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/spot, 3500-4000pcs/h
|
|
|
Εφοδιασμός ηλεκτρικής ενέργειας από συγκόλλημα
|
5000A Επεξεργαστής σημείων μετατροπέα
|
||
|
Μέγιστη ταχύτητα κινητήρα
|
1000 mm/s
|
||
|
Μέγιστος αριθμός μπαταρίας
|
450 τεμάχια (18650)
|
||
|
Λειτουργικό σύστημα
|
Ενσωματωμένο σύστημα
|
||
|
Χρήστης
|
Εικόνα αφής
|
||
|
Τρόπος οδήγησης
|
Στρογγυλοκινητήρας και σιδηρόδρομος καθοδήγησης ακριβείας
|
||
|
Ηλεκτρική τροφοδοσία
|
220V/50Hz (μηχανή), 3 φάσεις, 380V/50Hz (ζυστήρας)
|
||
|
Πίεση αέρα
|
0.3-0.6 MPa
|
||
|
Μέγεθος μηχανής
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Βάρος μηχανής
|
200 κιλά
|
350 κιλά
|
|
Εφαρμογή του προϊόντος
Το MD-ADW μπορεί να χρησιμοποιηθεί σε ηλεκτρική μπαταρία εργαλείου, μπαταρία αυτοκινήτου στροφής, μπαταρία αποθήκευσης ενέργειας, μπαταρία ηλεκτρικού οχήματος σκούτερ, κλπ. Σε σύγκριση με την χειροκίνητη συγκόλληση,Η αποτελεσματικότητα και η ακρίβεια της συγκόλλησης έχουν βελτιωθεί σημαντικά.
Λειτουργία προϊόντος
1. Ρυθμίσεις των παραμέτρων συγκόλλησης στην οθόνη αφής (το ίδιο προϊόν χρειάζεται να ρυθμιστεί μόνο μία φορά)
2Τοποθετήστε το μαγνητόφωνο με το πακέτο μπαταριών στην θέση γρήγορου σφίξιμου.
3Πατήστε το κουμπί εκκίνησης, η μηχανή ολοκληρώνει αυτόματα όλες τις ενέργειες συγκόλλησης.
4Ο ήχος του συγκολλητή προτρέπει τον χειριστή να αντικαταστήσει ένα νέο κορμί (μπαταρία).
Λεπτομέρειες διπλής πλευρικής συγκόλλησης
Δείγματα συγκόλλησης κυλινδρικών συσσωρευτών
