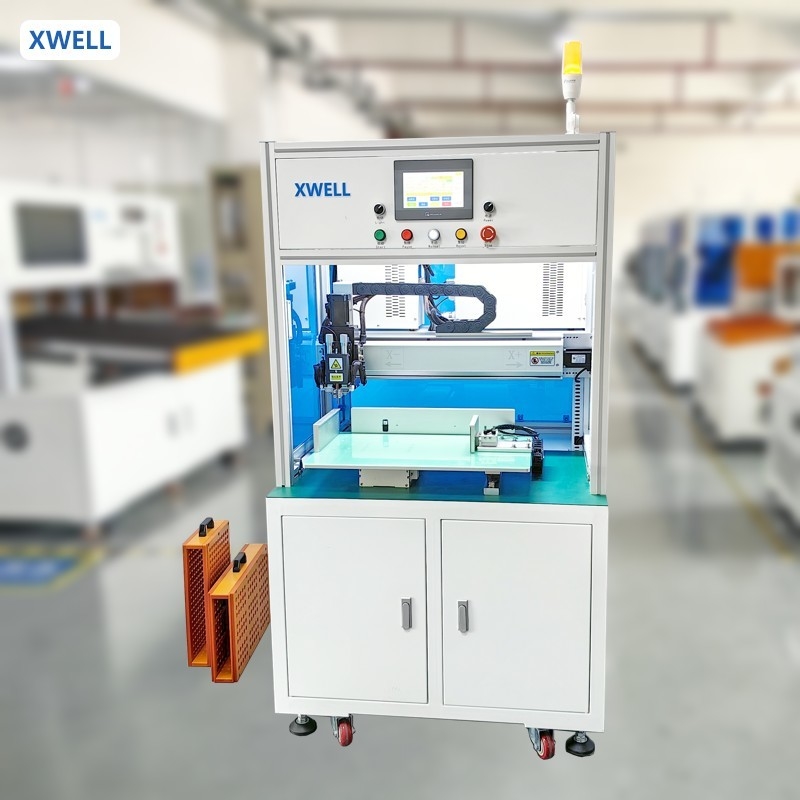

Αυτόματη μονομερή περιστροφική κεφαλή με αριθμητικό έλεγχο Ηλεκτρονική μηχανή συγκόλλησης σημείων συγκόλλησης για το 18650/21700 συναρμολόγηση μπαταριών
Λεπτομέρειες:
| Place of Origin: | China |
| Μάρκα: | XWELL |
| Πιστοποίηση: | CE |
| Model Number: | MD-ADW |
Πληρωμής & Αποστολής Όροι:
| Minimum Order Quantity: | 1pcs |
|---|---|
| Τιμή: | USD 11000 - 15000 / pcs |
| Packaging Details: | Wooden box |
| Delivery Time: | 10-15 days |
| Payment Terms: | T/T, Western Union, L/C |
| Supply Ability: | 100pcs per month |
|
Λεπτομερής ενημέρωση |
|||
| Color: | optional | Compliance: | CE |
|---|---|---|---|
| User Interface: | Touch screen | Power source: | 5000A / 8000A / 10000A optional |
| Efficiency: | 3800pcs/h | Equipment stroke: | 500*350 (mm) about 760 18650 cells |
| Maximum load capacity: | 200-400pcs(standard 18650 lithium battery) | Operating system: | embedded system + man - machine screen |
| Transmission mode: | step + belt + imported precision linear guide rail (optional servo + screw) | ||
| Επισημαίνω: | Αυτοματοποιημένη μηχανή συγκόλλησης με μπαταρία,Μηχανή συγκόλλησης σημείων πακέτων 21700 μπαταριών,Μηχανή συγκόλλησης σημείων πακέτων 18650 μπαταριών |
||
Περιγραφή προϊόντων
Αυτόματη μονομερή περιστροφική κεφαλή με αριθμητικό έλεγχο Ηλεκτρονική μηχανή συγκόλλησης σημείων συγκόλλησης για το 18650/21700 συναρμολόγηση μπαταριών
Χαρακτηριστικό:
Ο εξοπλισμός αυτός χρησιμοποιείται κυρίως για μονόπλευρη και διπλή συγκόλληση μπαταριών και νικελωμένων ταινιών χάλυβα ή ταινιών νικελίου σε κυλινδρικές/πολυμετρικές συστοιχίες μπαταριώνΛυ, και εξασφαλίζει ότι η τάση συγκόλλησης μεταξύ των μπαταριών και των νικελωμένων ταινιών χάλυβα ή ταινιών νικελίου είναι μεγαλύτερη από 30N.Η περιοχή συγκόλλησης στο σημείο του εξοπλισμού μπορεί να ανταποκριθεί στις απαιτήσεις συγκόλλησης 18650 μπαταριών με 20σειράζύμηy συσκευασίεςκαι λιγότερο από 20Συσκευές μπαταριών σειράςΟ αριθμός των συσσωρευτών συγκόλλησης καθορίζεται από τη ροή, η οποία μπορεί να ρυθμιστεί από άνθρωπο-μηχανή.
Χαρακτηριστικά του προϊόντος:
*Αυτόματη συγκόλληση, ομοιόμορφες αρθρώσεις συγκόλλησης, καλή συνέπεια, βελτίωση του ποσοστού περάσματος
*Παρακολούθηση σε πραγματικό χρόνο του ρεύματος συγκόλλησης, αυτόματη διακοπή της ψευδούς συγκόλλησης ή του εκρηκτικού
συναγερμός πυρός
*Προαιρετική προδιαγραφή συγκόλλησης (θετικός και αρνητικός πόλος μπορούν να ρυθμίζουν διαφορετικό ρεύμα)
*Οι συντεταγμένες των παραμέτρων της τοποθεσίας συγκόλλησης μπορεί να εισαχθεί από U Disk
*Ο μηχανισμός λειτουργίας υιοθετεί Servo Motor και γραμμική μονάδα, και η θέση είναι ακριβής
*Αυτόματη συλλογή ποσότητας παραγωγής, που δείχνει την τρέχουσα αποδοτικότητα παραγωγής
Προδιαγραφή του προϊόντος
|
Προδιαγραφές για το MD-ASW και το MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Αριθμός κεφαλής συγκόλλησης
|
1
|
2
|
|
|
Ταξίδια
|
Χ: 400 mm, Υ: 400 mm
|
Υ: 500 mm, Ζ: 350 mm
|
|
|
Επεξεργασία συγκόλλησης
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/spot, 3500-4000pcs/h
|
|
|
Εφοδιασμός ηλεκτρικής ενέργειας από συγκόλλημα
|
5000A Επεξεργαστής σημείων μετατροπέα
|
||
|
Μέγιστη ταχύτητα κινητήρα
|
1000 mm/s
|
||
|
Μέγιστος αριθμός μπαταρίας
|
450 τεμάχια (18650)
|
||
|
Λειτουργικό σύστημα
|
Ενσωματωμένο σύστημα
|
||
|
Χρήστης
|
Εικόνα αφής
|
||
|
Τρόπος οδήγησης
|
Στρογγυλοκινητήρας και σιδηρόδρομος καθοδήγησης ακριβείας
|
||
|
Ηλεκτρική τροφοδοσία
|
220V/50Hz (μηχανή), 3 φάσεις, 380V/50Hz (ζυστήρας)
|
||
|
Πίεση αέρα
|
0.3-0.6 MPa
|
||
|
Μέγεθος μηχανής
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Βάρος μηχανής
|
200 κιλά
|
350 κιλά
|
|
Εφαρμογή του προϊόντος
Το MD-ADW μπορεί να χρησιμοποιηθεί σε ηλεκτρική μπαταρία εργαλείου, μπαταρία αυτοκινήτου στροφής, μπαταρία αποθήκευσης ενέργειας, μπαταρία ηλεκτρικού οχήματος σκούτερ, κλπ. Σε σύγκριση με την χειροκίνητη συγκόλληση,Η αποτελεσματικότητα και η ακρίβεια της συγκόλλησης βελτιώθηκαν σημαντικά.
Λειτουργία προϊόντος
1. Ρυθμίσεις των παραμέτρων συγκόλλησης στην οθόνη αφής (το ίδιο προϊόν χρειάζεται να ρυθμιστεί μόνο μία φορά)
2Τοποθετήστε το μαγνητόφωνο με το πακέτο μπαταριών στην θέση γρήγορου σφίξιμου.
3Πατήστε το κουμπί εκκίνησης, η μηχανή ολοκληρώνει αυτόματα όλες τις ενέργειες συγκόλλησης.
4Ο ήχος του συγκολλητή προτρέπει τον χειριστή να αντικαταστήσει το νέο κορμί (μπαταρία).
Λεπτομέρειες διπλής πλευρικής συγκόλλησης
Δείγματα συγκόλλησης κυλινδρικών συσσωρευτών
