Ηλεκτρονική συγκόλληση για μπαταρίες
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | XWELL |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | MD-ADW |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1pcs |
|---|---|
| Τιμή: | USD 11000 - 15000 / pcs |
| Συσκευασία λεπτομέρειες: | Δαχτυλίδι |
| Χρόνος παράδοσης: | 10-15 ημέρες |
| Όροι πληρωμής: | T/T, Western Union, L/C |
| Δυνατότητα προσφοράς: | 100 κομμάτια το μήνα. |
|
Λεπτομερής ενημέρωση |
|||
| Ποσότητα παραγγελίας min: | 1 | Βασικά σημεία πώλησης: | Υψηλής ακρίβειας |
|---|---|---|---|
| Χρήστης: | Εικόνα αφής | Πηγή ισχύος: | 5000A / 8000A / 10000A προαιρετικά |
| Αποτελεσματικότητα: | 3800 τεμάχια/ώρα | Στροφή εξοπλισμού: | 500*350 (μμ) περίπου 760 18650 κύτταρα |
| Μέγιστη χωρητικότητα φορτίων: | 200-400 τεμάχια (κανονική 18650 μπαταρία λιθίου) | Λειτουργικό σύστημα: | ενσωματωμένο σύστημα + οθόνη ανθρώπου-μηχανής |
| Τρόπος μετάδοσης: | βήμα + ζώνη + εισαγόμενη ακριβής γραμμική σιδηροτροχιά καθοδήγησης (προαιρετικά σέρβο + βίδα) | ||
| Επισημαίνω: | Συσκευή συγκόλλησης με μπαταρία AC380V,οξυγονοκολλητής σημείων μπαταριών,Αυτοματοποιημένη συγκόλληση σε σημείο |
||
Περιγραφή προϊόντων

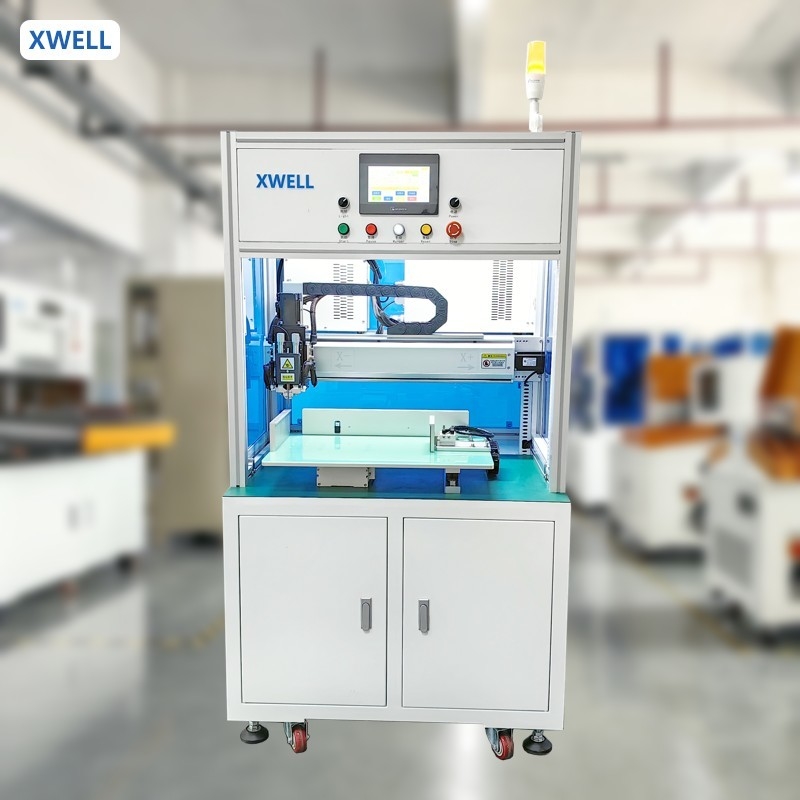

ΑΕ380V μονόπλευρος αυτοματοποιημένος συγκολλητής για μπαταρίες
Εφαρμογή του προϊόντος:
MD-ADWείναι ένα τυποποιημένο μονόπλευρο αυτόματο μηχανισμό συγκόλλησης, χωρίς λειτουργία περιστροφής της κεφαλής συγκόλλησης καιMD-ADW
με περιστροφή κεφαλής συγκόλλησηςΔραστηριότητα ιόντων. Κατάλληλο για 14500 / 18500 / 18650 / 18730 / 21700 / 26650 / 32700 πολλαπλές παράλληλες
συνδυασμός πολλαπλών σειρών.Μπορεί να χρησιμοποιηθεί σε μπαταρία ηλεκτρικού εργαλείου, μπαταρία στρεπτικού αυτοκινήτου, μπαταρία αποθήκευσης ενέργειας,
Η μπαταρία ηλεκτρικού οχήματος για σκούτερ κ.λπ.
Χαρακτηριστικά του προϊόντος:
*Αυτόματη συγκόλληση, ομοιόμορφες αρθρώσεις συγκόλλησης, καλή συνέπεια, βελτίωση του ποσοστού περάσματος
*Παρακολούθηση σε πραγματικό χρόνο του ρεύματος συγκόλλησης, αυτόματη διακοπή της ψευδούς συγκόλλησης ή του εκρηκτικού
συναγερμός πυρός
*Προαιρετική προδιαγραφή συγκόλλησης (θετικός και αρνητικός πόλος μπορούν να ρυθμίζουν διαφορετικό ρεύμα)
*Οι συντεταγμένες των παραμέτρων της τοποθεσίας συγκόλλησης μπορεί να εισαχθεί από U Disk
*Ο μηχανισμός λειτουργίας υιοθετεί Servo Motor και γραμμική μονάδα, και η θέση είναι ακριβής
*Αυτόματη συλλογή ποσότητας παραγωγής, που δείχνει την τρέχουσα αποδοτικότητα παραγωγής
Προδιαγραφή του προϊόντος
|
Προδιαγραφές για το MD-ASW και το MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Αριθμός κεφαλής συγκόλλησης
|
1
|
2
|
|
|
Ταξίδια
|
Χ: 400 mm, Υ: 400 mm
|
Υ: 500 mm, Ζ: 350 mm
|
|
|
Επεξεργασία συγκόλλησης
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/spot, 3500-4000pcs/h
|
|
|
Εφοδιασμός ηλεκτρικής ενέργειας από συγκόλλημα
|
5000A Επεξεργαστής σημείων μετατροπέα
|
||
|
Μέγιστη ταχύτητα κινητήρα
|
1000 mm/s
|
||
|
Μέγιστος αριθμός μπαταρίας
|
450 τεμάχια (18650)
|
||
|
Λειτουργικό σύστημα
|
Ενσωματωμένο σύστημα
|
||
|
Χρήστης
|
Εικόνα αφής
|
||
|
Τρόπος οδήγησης
|
Στρογγυλοκινητήρας και σιδηρόδρομος καθοδήγησης ακριβείας
|
||
|
Ηλεκτρική τροφοδοσία
|
220V/50Hz (μηχανή), 3 φάσεις, 380V/50Hz (ζυστήρας)
|
||
|
Πίεση αέρα
|
0.3-0.6 MPa
|
||
|
Μέγεθος μηχανής
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Βάρος μηχανής
|
200 κιλά
|
350 κιλά
|
|
Εφαρμογή του προϊόντος
Το MD-ADW μπορεί να χρησιμοποιηθεί σε ηλεκτρική μπαταρία εργαλείου, μπαταρία αυτοκινήτου στροφής, μπαταρία αποθήκευσης ενέργειας, μπαταρία ηλεκτρικού οχήματος σκούτερ, κλπ. Σε σύγκριση με την χειροκίνητη συγκόλληση,Η αποτελεσματικότητα και η ακρίβεια της συγκόλλησης βελτιώθηκαν σημαντικά.
Λειτουργία προϊόντος
1. Ρυθμίσεις των παραμέτρων συγκόλλησης στην οθόνη αφής (το ίδιο προϊόν χρειάζεται να ρυθμιστεί μόνο μία φορά)
2Τοποθετήστε το μαγνητόφωνο με το πακέτο μπαταριών στην θέση γρήγορου σφίξιμου.
3Πατήστε το κουμπί εκκίνησης, η μηχανή ολοκληρώνει αυτόματα όλες τις ενέργειες συγκόλλησης.
4Ο ήχος του συγκολλητή προτρέπει τον χειριστή να αντικαταστήσει ένα νέο κορμί (μπαταρία).
Λεπτομέρειες διπλής πλευρικής συγκόλλησης
Δείγματα συγκόλλησης κυλινδρικών συσσωρευτών
