Συσκευή μπαταριών λιθίου μονόπλευρη αυτόματη συγκόλληση με περιστρεφόμενη κεφαλή συγκόλλησης
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | XWELL |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | MD-ADW |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1pcs |
|---|---|
| Τιμή: | USD 11000 - 15000 / pcs |
| Συσκευασία λεπτομέρειες: | Δαχτυλίδι |
| Χρόνος παράδοσης: | 10-15 ημέρες |
| Όροι πληρωμής: | T/T, Western Union, L/C |
| Δυνατότητα προσφοράς: | 100 κομμάτια το μήνα. |
|
Λεπτομερής ενημέρωση |
|||
| Συμμόρφωση: | CE επικυρωμένο | Προέλευση του προϊόντος: | Κίνα |
|---|---|---|---|
| Βασικά σημεία πώλησης: | Υψηλής ακρίβειας | Χρήστης: | Εικόνα αφής |
| Πηγή ισχύος: | 5000A / 8000A / 10000A προαιρετικά | Αποτελεσματικότητα: | 3800 τεμάχια/ώρα |
| Στροφή εξοπλισμού: | 500*350 (μμ) περίπου 760 18650 κύτταρα | Μέγιστη χωρητικότητα φορτίων: | 200-400 τεμάχια (κανονική 18650 μπαταρία λιθίου) |
| Λειτουργικό σύστημα: | ενσωματωμένο σύστημα + οθόνη ανθρώπου-μηχανής | Τρόπος μετάδοσης: | βήμα + ζώνη + εισαγόμενη ακριβής γραμμική σιδηροτροχιά καθοδήγησης (προαιρετικά σέρβο + βίδα) |
| Επισημαίνω: | Επεξεργαστής σημείων συγκόλλησης με περιστρεφόμενη κεφαλή συγκόλλησης,Μονόπλευρος συγκολλητής,Επεξεργαστής σημείων για μπαταρίες λιθίου |
||
Περιγραφή προϊόντων

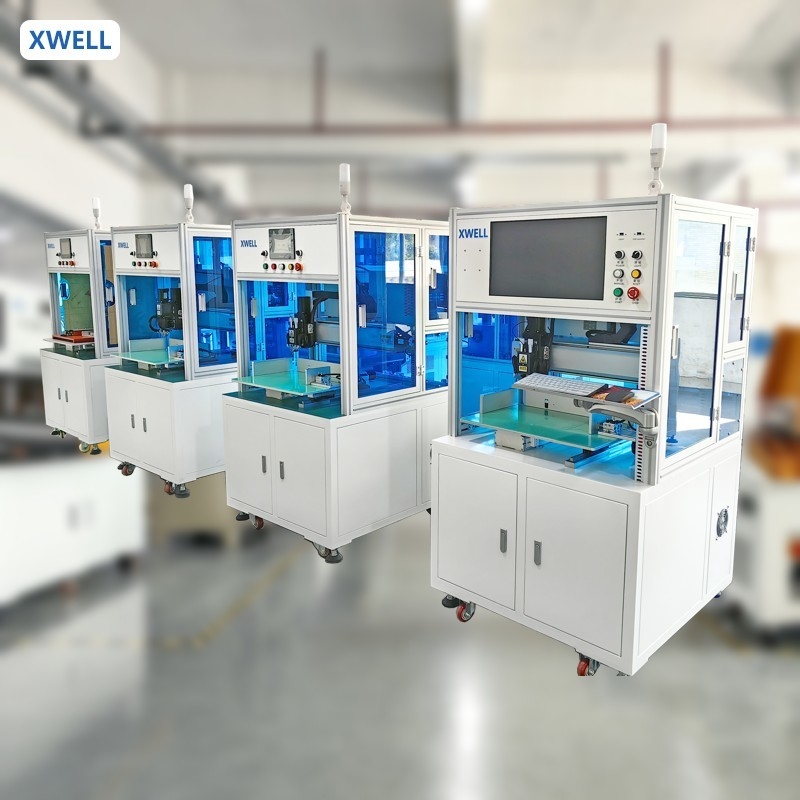

Συσκευή μπαταριών λιθίου μονόπλευρη αυτόματη συγκόλληση με περιστρεφόμενη κεφαλή συγκόλλησης
Περιγραφή
MD-ADWΜε τη λειτουργία περιστροφής της κεφαλής συγκόλλησης έχει τα πλεονεκτήματα της υψηλής απόδοσης, σταθερότητας, ασφάλειας και ευκολίας λειτουργίας.Αυτοματοποιημένη συγκόλληση σημείων.Σε σύγκριση με την χειροκίνητη μηχανή συγκόλλησης, η απόδοση και η ακρίβεια της συγκόλλησης έχουν βελτιωθεί σημαντικά.Μπορεί να χρησιμοποιηθεί για συγκόλληση διαφόρων τύπων κυλινδρικών μπαταριών, συμπεριλαμβανομένων των 18650, 21700, 26650, 32650,32700 και άλλες προδιαγραφές για μπαταρίες.
Χαρακτηριστικά
1. Εισάγει τάση φορτίου, ελέγχει την τάση με ανατροφοδότηση, και να συνειδητοποιήσει υψηλής ποιότητας συγκόλληση.
2. Προθερμία, λειτουργία ισχύος της κύριας θερμότητας, προθερμία πριν από τη συγκόλληση, για να εξασφαλιστεί σταθερή ποιότητα συγκόλλησης.
3. Διατηρήστε τη συνέχεια της ενεργειακής πυκνότητας, συντομεύστε τον χρόνο συγκόλλησης και μειώστε την παραμόρφωση και το χρώμα του βασικού μετάλλου.
4Εύκολο να αλλάξει από χαμηλό ρεύμα σε υψηλό ρεύμα, κατάλληλο για συγκόλληση ακριβείας.
5Τα ανώτερα και κατώτερα όρια ρεύματος μπορούν να ρυθμιστούν για να κρίνουν απλά αν η ποιότητα συγκόλλησης είναι καλή ή όχι, η οποία είναι κατάλληλη για πλατφόρμα αυτοματοποίησης συγκόλλησης.
6Μπορεί να ταιριάξει με την γραμμή παραγωγής της ομάδας μπαταριών λιθίου.
7Μπορεί να αποθηκεύσει δεκάδες διαφορετικές συσκευές μπαταρίας, αλλάζοντας προϊόντα χωρίς να επαναφέρει τις παραμέτρους.
8Μπορεί να ταιριάξει με μια ποικιλία μάρκας από συγκολλητές.
Προδιαγραφή του προϊόντος
|
Προδιαγραφές για το MD-ASW και το MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Αριθμός κεφαλής συγκόλλησης
|
1
|
2
|
|
|
Ταξίδια
|
Χ: 400 mm, Υ: 400 mm
|
Υ: 500 mm, Ζ: 350 mm
|
|
|
Επεξεργασία συγκόλλησης
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/spot, 3500-4000pcs/h
|
|
|
Εφοδιασμός ηλεκτρικής ενέργειας από συγκόλλημα
|
5000A Επεξεργαστής σημείων μετατροπέα
|
||
|
Μέγιστη ταχύτητα κινητήρα
|
1000 mm/s
|
||
|
Μέγιστος αριθμός μπαταρίας
|
450 τεμάχια (18650)
|
||
|
Λειτουργικό σύστημα
|
Ενσωματωμένο σύστημα
|
||
|
Χρήστης
|
Εικόνα αφής
|
||
|
Τρόπος οδήγησης
|
Στρογγυλοκινητήρας και σιδηρόδρομος καθοδήγησης ακριβείας
|
||
|
Ηλεκτρική τροφοδοσία
|
220V/50Hz (μηχανή), 3 φάσεις, 380V/50Hz (ζυστήρας)
|
||
|
Πίεση αέρα
|
0.3-0.6 MPa
|
||
|
Μέγεθος μηχανής
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Βάρος μηχανής
|
200 κιλά
|
350 κιλά
|
|
Εφαρμογή του προϊόντος
Το MD-ADW μπορεί να χρησιμοποιηθεί σε ηλεκτρική μπαταρία εργαλείου, μπαταρία αυτοκινήτου στροφής, μπαταρία αποθήκευσης ενέργειας, μπαταρία ηλεκτρικού οχήματος σκούτερ, κλπ. Σε σύγκριση με την χειροκίνητη συγκόλληση,Η αποτελεσματικότητα και η ακρίβεια της συγκόλλησης βελτιώθηκαν σημαντικά.
Λειτουργία προϊόντος
1. Ρυθμίσεις των παραμέτρων συγκόλλησης στην οθόνη αφής (το ίδιο προϊόν χρειάζεται να ρυθμιστεί μόνο μία φορά)
2Τοποθετήστε το μαγνητόφωνο με το πακέτο μπαταριών στην θέση γρήγορου σφίξιμου.
3Πατήστε το κουμπί εκκίνησης, η μηχανή ολοκληρώνει αυτόματα όλες τις ενέργειες συγκόλλησης.
4Ο ήχος του συγκολλητή προτρέπει τον χειριστή να αντικαταστήσει το νέο κορμί (μπαταρία).
Λεπτομέρειες διπλής πλευρικής συγκόλλησης
Δείγματα συγκόλλησης κυλινδρικών συσσωρευτών
