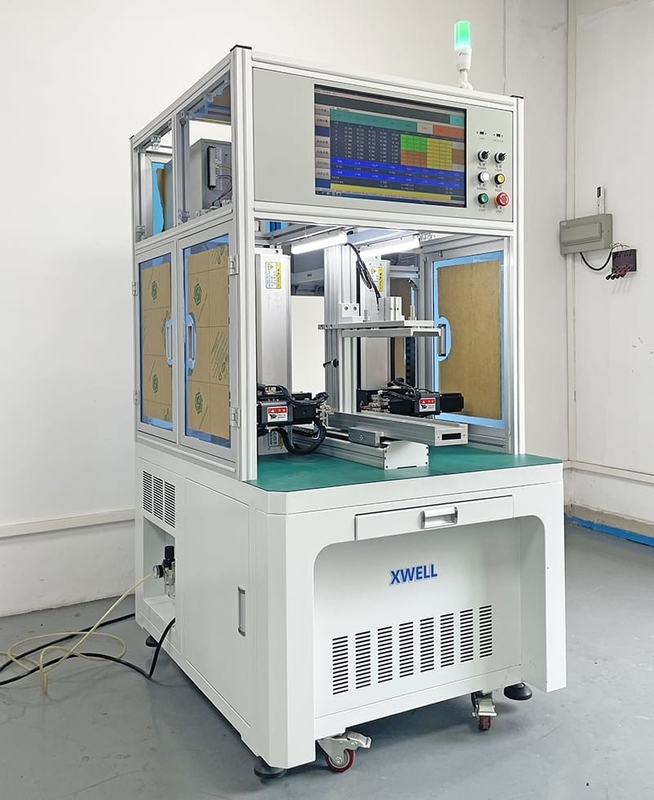

Λιθιοϊονική μπαταρία πλήρως αυτόματη διπλή πλευρική συσκευή μπαταρίας μηχανή συγκόλλησης
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | XWELL |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | MD-ADW |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1pcs |
|---|---|
| Τιμή: | USD 11000 - 15000 / pcs |
| Συσκευασία λεπτομέρειες: | Δαχτυλίδι |
| Χρόνος παράδοσης: | 10-15 ημέρες |
| Όροι πληρωμής: | T/T, Western Union, L/C |
| Δυνατότητα προσφοράς: | 100 κομμάτια το μήνα. |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος εμπορίας: | Συνηθισμένο προϊόν | Βασικά συστατικά: | ΠΛΚ, κινητήρας |
|---|---|---|---|
| Χρήστης: | Εικόνα αφής | Πηγή ενέργειας: | 5000A / 8000A / 10000A προαιρετικά |
| Αποτελεσματικότητα: | 3800 τεμάχια/ώρα | Στροφή εξοπλισμού: | 500*350 (mm) περίπου 760 18650 κύτταρα |
| Μέγιστη χωρητικότητα φορτίων: | 200-400pcs (τυποποιημένη μπαταρία λίθιου 18650) | Λειτουργικό σύστημα: | ενσωματωμένο σύστημα + ανθρώπου-μηχανής οθόνη |
| Τρόπος μετάδοσης: | βήμα + ζώνη + εισαγόμενη ακριβής γραμμική σιδηροτροχιά καθοδήγησης (προαιρετικά σέρβο + βίδα) | ||
| Επισημαίνω: | Μηχανή συγκόλλησης σημείων με μπαταρία ιόντων λιθίου,πλήρως αυτόματη μηχανή συγκόλλησης σημείων |
||
Περιγραφή προϊόντων
Λιθιοϊονική μπαταρία πλήρως αυτόματη διπλή πλευρική συσκευή μπαταρίας μηχανή συγκόλλησης
Περιγραφή του προϊόντος
MD-ADWείναι κατάλληλο για διπλής όψεως συγκόλληση και συναρμολόγηση στο εργοστάσιο για συνδυασμό πολλαπλών παραλληλών πολλαπλών σειρών 14500 / 18650 / 21700 / 26650 / 32700.Μπορεί να χρησιμοποιηθεί στην ηλεκτρική μπαταρία εργαλείωνΗ απόδοση και η ακρίβεια της συγκόλλησης έχουν βελτιωθεί σημαντικά σε σύγκριση με την χειροκίνητη συγκόλληση σε σημείο.Η λειτουργία και το debugging πολύ εύκολο και βολικόΟ σχεδιασμός των ενσωματωμένων εξαρτημάτων κάνει την εμφάνιση πιο συνοπτική.
Πλεονεκτήματα του προϊόντος
* Υποστήριξη της εκκίνησης με σημείο διακοπής, της αυτόματης εκκίνησης και της χειροκίνητης εκκίνησης.
*Κρύο συγκόλλημα συγκόλλησης και σφράγιση από συναγερμό.
*Εύκολο πρόγραμμα, στήριξη πίνακα, συστοιχία και σημείο πρόγραμμα, μπορεί να αποθηκεύσει 100 παραμέτρους ομάδας.
*Προειδοποιητικό τριβής με βελόνα συγκόλλησης.
* Ενσωματωμένη ανίχνευση ρεύματος συγκόλλησης, μπορεί να εμφανίζει ρεύμα συγκόλλησης σε πραγματικό χρόνο.
*Σχεδιασμός για NB, ηλεκτρικό εργαλείο, εργαλείο κηπουρικής, υψηλής ισχύος, μπαταρία αποθήκευσης ενέργειας, ηλεκτρικό πακέτο μπαταριών αυτοκινήτων και άλλα
Συσκευές μπαταρίας λιθίου.
*Μπορεί να ταιριάζει με την γραμμή παραγωγής της ομάδας μπαταριών λιθίου.
*Μπορεί να αποθηκεύσει δεκάδες διαφορετικές συσκευές μπαταρίας, αλλάζοντας προϊόντα χωρίς να επαναπροσαρμόζει τις παραμέτρους.
Προδιαγραφή του προϊόντος
|
Προδιαγραφές για το MD-ASW και το MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Αριθμός κεφαλής συγκόλλησης
|
1
|
2
|
|
|
Ταξίδια
|
Χ: 400 mm, Υ: 400 mm
|
Υ: 500 mm, Ζ: 350 mm
|
|
|
Επεξεργασία συγκόλλησης
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/spot, 3500-4000pcs/h
|
|
|
Εφοδιασμός ηλεκτρικής ενέργειας από συγκόλλημα
|
5000A Επεξεργαστής σημείων μετατροπέα
|
||
|
Μέγιστη ταχύτητα κινητήρα
|
1000 mm/s
|
||
|
Μέγιστος αριθμός μπαταρίας
|
450 τεμάχια (18650)
|
||
|
Λειτουργικό σύστημα
|
Ενσωματωμένο σύστημα
|
||
|
Χρήστης
|
Εικόνα αφής
|
||
|
Τρόπος οδήγησης
|
Στρογγυλοκινητήρας και σιδηρόδρομος καθοδήγησης ακριβείας
|
||
|
Ηλεκτρική τροφοδοσία
|
220V/50Hz (μηχανή), 3 φάσεις, 380V/50Hz (ζυστήρας)
|
||
|
Πίεση αέρα
|
0.3-0.6 MPa
|
||
|
Μέγεθος μηχανής
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Βάρος μηχανής
|
200 κιλά
|
350 κιλά
|
|
Εφαρμογή του προϊόντος
Το MD-ADW μπορεί να χρησιμοποιηθεί σε ηλεκτρική μπαταρία εργαλείου, μπαταρία αυτοκινήτου στροφής, μπαταρία αποθήκευσης ενέργειας, μπαταρία ηλεκτρικού οχήματος σκούτερ κλπ. Σε σύγκριση με την χειροκίνητη συγκόλληση,Η αποτελεσματικότητα και η ακρίβεια της συγκόλλησης βελτιώθηκαν σημαντικά.
Λειτουργία προϊόντος
1. Ρυθμίσεις των παραμέτρων συγκόλλησης στην οθόνη αφής. (Το ίδιο προϊόν χρειάζεται να ρυθμιστεί μόνο μία φορά)
2Τοποθετήστε το μαγνητόφωνο με το πακέτο μπαταρίας στην θέση γρήγορου σφίξιμου.
3Πατήστε το κουμπί εκκίνησης, η μηχανή ολοκληρώνει αυτόματα όλες τις ενέργειες συγκόλλησης.
4Ο ήχος του συγκολλητή προτρέπει τον χειριστή να αντικαταστήσει ένα νέο κορμί (μπαταρία).
Λεπτομέρειες διπλής πλευρικής συγκόλλησης
Δείγματα συγκόλλησης κυλινδρικών συσσωρευτών
