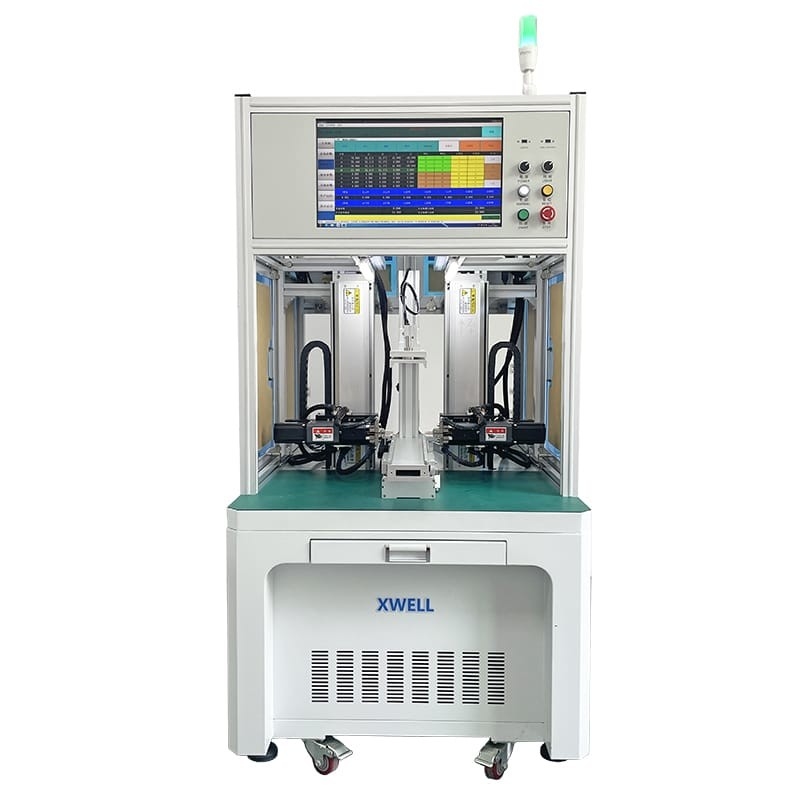

18650 26650 32650 Συσκευή μπαταριών Αυτοματοποιημένος συγκολλητής σημείων
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | XWELL |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | MD-ADW |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1pcs |
|---|---|
| Τιμή: | USD 11000 - 15000 / pcs |
| Συσκευασία λεπτομέρειες: | Δαχτυλίδι |
| Χρόνος παράδοσης: | 10-15 ημέρες |
| Όροι πληρωμής: | T/T, Western Union, L/C |
| Δυνατότητα προσφοράς: | 100 κομμάτια το μήνα. |
|
Λεπτομερής ενημέρωση |
|||
| Βασικά συστατικά: | PLC, μηχανή, συμπεριφορά | Μέγιστο πάχος συγκόλλησης: | 0.120.3mm |
|---|---|---|---|
| Χρήστης: | Εικόνα αφής | Πηγή ενέργειας: | 5000A / 8000A / 10000A προαιρετικά |
| Αποτελεσματικότητα: | 3800 τεμάχια/ώρα | Στροφή εξοπλισμού: | 500*350 (mm) περίπου 760 18650 κύτταρα |
| Μέγιστη χωρητικότητα φορτίων: | 200-400pcs (τυποποιημένη μπαταρία λίθιου 18650) | Λειτουργικό σύστημα: | ενσωματωμένο σύστημα + ανθρώπου-μηχανής οθόνη |
| Τρόπος μετάδοσης: | βήμα + ζώνη + εισαγόμενη ακριβής γραμμική σιδηροτροχιά καθοδήγησης (προαιρετικά σέρβο + βίδα) | ||
| Επισημαίνω: | 18650 Αυτοματοποιημένος συγκολλητής σημείων,32650 Αυτοματοποιημένη συγκόλληση σε σημείο,Συσκευή ηλεκτρικής ενέργειας |
||
Περιγραφή προϊόντων
18650 26650 32650 Συσκευή μπαταριών Αυτοματοποιημένος συγκολλητής σημείων
Περιγραφή του προϊόντος
Κατάλληλο για συγκόλληση συσσωρευτών μπαταριών, συγκόλληση υλικού, ανοξείδωτο χάλυβα, καθαρή πλάκα νικελίου, πλακέτα νικελίου, πλακέτα χαλκού από σύνθετο αλουμίνιο-νικέλιο, πλακέτα χάλυβα, πλακέτα σιδήρου κλπ.το πάχος του υλικού συγκόλλησης0,01 mm ~ 0,15 mm
Πλεονεκτήματα του προϊόντος
Το ρεύμα συγκόλλησης της μηχανής συγκόλλησης σημείων με τρανζίστορ αυξάνεται πολύ γρήγορα, μπορεί να ολοκληρώσει τη διαδικασία συγκόλλησης σε σύντομο χρονικό διάστημα, η περιοχή που επηρεάζεται από τη θερμότητα συγκόλλησης είναι μικρή και η διαδικασία συγκόλλησης δεν έχει ψεκασμό.Είναι πιο κατάλληλο για την υπερ-ακριβή συγκόλλησηΜικρές επαφές και μεταλλικά φύλλα των ρελέ
Προδιαγραφή του προϊόντος
|
Προδιαγραφές για το MD-ASW και το MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Αριθμός κεφαλής συγκόλλησης
|
1
|
2
|
|
|
Ταξίδια
|
Χ: 400 mm, Υ: 400 mm
|
Υ: 500 mm, Ζ: 350 mm
|
|
|
Επεξεργασία συγκόλλησης
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/spot, 3500-4000pcs/h
|
|
|
Εφοδιασμός ηλεκτρικής ενέργειας από συγκόλλημα
|
5000A Επεξεργαστής σημείων μετατροπέα
|
||
|
Μέγιστη ταχύτητα κινητήρα
|
1000 mm/s
|
||
|
Μέγιστος αριθμός μπαταρίας
|
450 τεμάχια (18650)
|
||
|
Λειτουργικό σύστημα
|
Ενσωματωμένο σύστημα
|
||
|
Χρήστης
|
Εικόνα αφής
|
||
|
Τρόπος οδήγησης
|
Στρογγυλοκινητήρας και σιδηρόδρομος καθοδήγησης ακριβείας
|
||
|
Ηλεκτρική τροφοδοσία
|
220V/50Hz (μηχανή), 3 φάσεις, 380V/50Hz (ζυστήρας)
|
||
|
Πίεση αέρα
|
0.3-0.6 MPa
|
||
|
Μέγεθος μηχανής
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Βάρος μηχανής
|
200 κιλά
|
350 κιλά
|
|
Εφαρμογή του προϊόντος
Το MD-ADW μπορεί να χρησιμοποιηθεί σε ηλεκτρική μπαταρία εργαλείου, μπαταρία αυτοκινήτου στροφής, μπαταρία αποθήκευσης ενέργειας, μπαταρία ηλεκτρικού οχήματος σκούτερ κλπ. Σε σύγκριση με την χειροκίνητη συγκόλληση,Η αποτελεσματικότητα και η ακρίβεια της συγκόλλησης βελτιώθηκαν σημαντικά.
Λειτουργία προϊόντος
1. Ρυθμίσεις των παραμέτρων συγκόλλησης στην οθόνη αφής. (Το ίδιο προϊόν χρειάζεται να ρυθμιστεί μόνο μία φορά)
2Τοποθετήστε το μαγνητόφωνο με το πακέτο μπαταρίας στην θέση γρήγορου σφίξιμου.
3Πατήστε το κουμπί εκκίνησης, η μηχανή ολοκληρώνει αυτόματα όλες τις ενέργειες συγκόλλησης.
4Ο ήχος του συγκολλητή προτρέπει τον χειριστή να αντικαταστήσει ένα νέο κορμί (μπαταρία).
Λεπτομέρειες διπλής πλευρικής συγκόλλησης
Δείγματα συγκόλλησης κυλινδρικών συσσωρευτών
