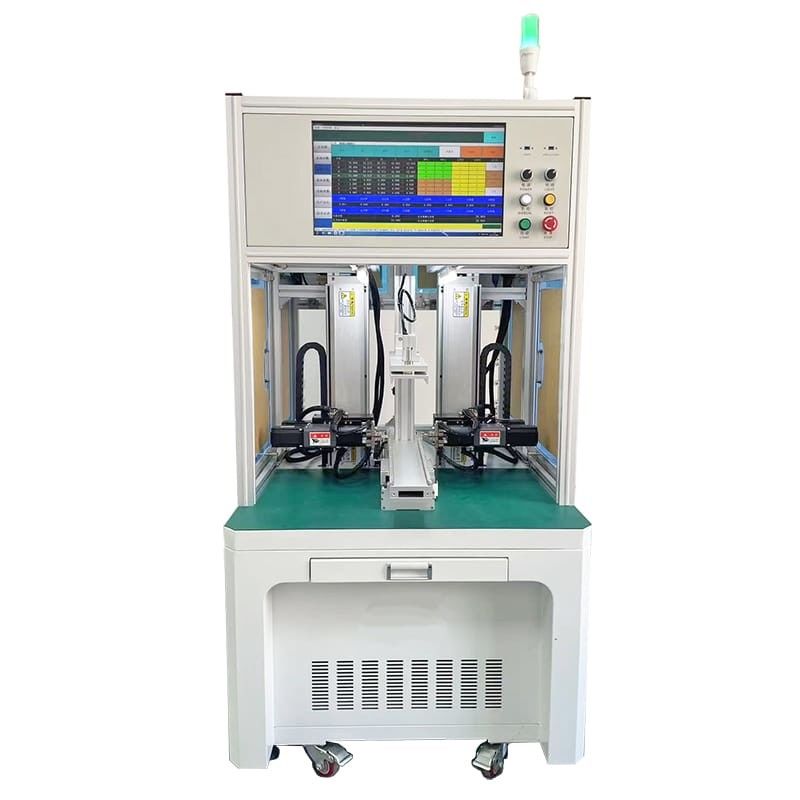

Αυτόματη μηχανή συγκόλλησης σημείων διπλής πλευρικής αντίστασης Συσκευή μπαταρίας Ιόντων λιθίου συγκόλληση σημείων για 18650 21700
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | XWELL |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | MD-ADW |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1pcs |
|---|---|
| Τιμή: | USD 11000 - 15000 / pcs |
| Συσκευασία λεπτομέρειες: | Δαχτυλίδι |
| Χρόνος παράδοσης: | 10-15 ημέρες |
| Όροι πληρωμής: | T/T, Western Union, L/C |
| Δυνατότητα προσφοράς: | 100 κομμάτια το μήνα. |
|
Λεπτομερής ενημέρωση |
|||
| Τόπος καταγωγής: | Κίνα | Τύπος εμπορίας: | Συνηθισμένο προϊόν |
|---|---|---|---|
| Βασικά σημεία πώλησης: | Υψηλής ακρίβειας | Χρήστης: | Εικόνα αφής |
| Πηγή ενέργειας: | 5000A / 8000A / 10000A προαιρετικά | Αποτελεσματικότητα: | 3800 τεμάχια/ώρα |
| Στροφή εξοπλισμού: | 500*350 (mm) περίπου 760 18650 κύτταρα | Μέγιστη χωρητικότητα φορτίων: | 200-400pcs (τυποποιημένη μπαταρία λίθιου 18650) |
| Λειτουργικό σύστημα: | ενσωματωμένο σύστημα + ανθρώπου-μηχανής οθόνη | Τρόπος μετάδοσης: | βήμα + ζώνη + εισαγόμενη ακριβής γραμμική σιδηροτροχιά καθοδήγησης (προαιρετικά σέρβο + βίδα) |
| Επισημαίνω: | 18650 Μηχανή συγκόλλησης σε σημείο,Αυτόματη σημειακή συγκόλληση,Μηχανή συγκόλλησης με διπλή πλευρική αντίσταση |
||
Περιγραφή προϊόντων
Αυτόματη μηχανή συγκόλλησης σημείων διπλής πλευρικής αντίστασης Συσκευή μπαταρίας Ιόντων λιθίου συγκόλληση σημείων για 18650 21700
Περιγραφή του προϊόντος
Η μηχανή διπλής πλευράς αυτόματης συγκόλλησης σημείων μπαταρίας είναι μια γενική πλατφόρμα αυτόματης τεχνολογίας επεξεργασίας που βασίζεται σε μικροεπιλογή, κατάλληλη συγκόλληση σημείων μπαταρίας και συναρμολόγηση στο εργοστάσιο.
Το ηλεκτρικό μέρος ελέγχου της μηχανής συγκόλλησης σημείων υιοθετεί μοντελοποιημένο σχεδιασμό, με υψηλή ολοκλήρωση, καλή ευελιξία και εύκολη συντήρηση.Κάνει κυρίως τον μηχανισμό ταξιδιού ελέγχεται από κινητήρα servo, η οποία έχει υψηλή ακρίβεια και καλή αξιοπιστία. Το ηλεκτρικό κύκλωμα του εξοπλισμού υιοθετεί εγχώρια και ξένα πρότυπα.Υποστηρίζει την εισαγωγή δεδομένων Autocad, συστοιχίας και χειροκίνητων μεθόδων, η οποία βελτιώνει σημαντικά την αποτελεσματικότητα της τοπικής συγκόλλησης και εξασφαλίζει την τυποποίηση και την αξιοπιστία της παραγωγής σταθμών συγκόλλησης στο σημείο στη γραμμή συναρμολόγησης Pack.
Χαρακτηριστικά του προϊόντος
1Έχει λειτουργίες επανεκκίνησης της προέλευσης και συνεχούς συγκόλλησης σημείου διακοπής, δηλαδή, εάν το μηχάνημα κλείσει λόγω μη φυσιολογικών προβλημάτων κατά τη διάρκεια της διαδικασίας συγκόλλησης σε σημείο, είναι προαιρετικό.Επιλέξτε να επιστρέψετε στην προέλευση ή να συνεχίσετε την συγκόλληση από το σημείο διάλειψης.
2.Υποστηρίζει μονό-σημείο, διπλό-σημείο και τρεις-σημείο συνθήκες συγκόλλησης, και η απόσταση μεταξύ διπλού-σημείο και τριών-σημείο είναι ρυθμιζόμενη.
3.Οι προδιαγραφές συγκόλλησης μπορούν να εναλλάσσονται ελεύθερα σύμφωνα με τα χαρακτηριστικά συγκόλλησης των θετικών και αρνητικών ηλεκτροδίων της μπαταρίας, ώστε να ανταποκρίνονται στις διαφορετικές ανάγκες συγκόλλησης ενέργειας.
Πλεονεκτήματα του προϊόντος
1Η συγκόλληση μπορεί να προσαρμοστεί.
2Κατάλληλο για διάφορα είδη μπαταριών.
3. Υψηλής ταχύτητας συγκόλληση
4. 7 ιντσών οθόνη αφής, πιο βολική λειτουργία, καθαρότερη οθόνη
5Η κεφαλή συγκόλλησης έχει λειτουργία ψύξης αέρα ή ψύξης νερού, η οποία μπορεί να μειώσει αποτελεσματικά την επιρροή της θερμοκρασίας της βελόνας συγκόλλησης σε σημείο στην ποιότητα της συγκόλλησης.
6Μπορεί να αποθηκεύσει μέχρι 99 ομάδες αρχείων, το αρχείο είναι απλό να καλέσει,
δεν απαιτεί περίπλοκη διαδικασία αλλαγής γραμμής
7- λειτουργία βαθμονόμησης με ένα πλήκτρο για τη συνολική μετατόπιση των αρθρώσεων συγκόλλησης, η οποία μπορεί να βαθμονομηθεί για τη μετατόπιση σε σημείο που προκαλείται από την αλλαγή της πινής συγκόλλησης ή για άλλους λόγους
8Ηλεκτρική ή πνευματική μηχανή συγκόλλησης είναι προαιρετική
Προδιαγραφή του προϊόντος
|
Προδιαγραφές για το MD-ASW και το MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Αριθμός κεφαλής συγκόλλησης
|
1
|
2
|
|
|
Ταξίδια
|
Χ: 400 mm, Υ: 400 mm
|
Υ: 500 mm, Ζ: 350 mm
|
|
|
Επεξεργασία συγκόλλησης
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/spot, 3500-4000pcs/h
|
|
|
Εφοδιασμός ηλεκτρικής ενέργειας από συγκόλλημα
|
5000A Επεξεργαστής σημείων μετατροπέα
|
||
|
Μέγιστη ταχύτητα κινητήρα
|
1000 mm/s
|
||
|
Μέγιστος αριθμός μπαταρίας
|
450 τεμάχια (18650)
|
||
|
Λειτουργικό σύστημα
|
Ενσωματωμένο σύστημα
|
||
|
Χρήστης
|
Εικόνα αφής
|
||
|
Τρόπος οδήγησης
|
Στρογγυλοκινητήρας και σιδηρόδρομος καθοδήγησης ακριβείας
|
||
|
Ηλεκτρική τροφοδοσία
|
220V/50Hz (μηχανή), 3 φάσεις, 380V/50Hz (ζυστήρας)
|
||
|
Πίεση αέρα
|
0.3-0.6 MPa
|
||
|
Μέγεθος μηχανής
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Βάρος μηχανής
|
200 κιλά
|
350 κιλά
|
|
Εφαρμογή του προϊόντος
Το MD-ADW μπορεί να χρησιμοποιηθεί σε ηλεκτρική μπαταρία εργαλείου, μπαταρία αυτοκινήτου στροφής, μπαταρία αποθήκευσης ενέργειας, μπαταρία ηλεκτρικού οχήματος σκούτερ κλπ. Σε σύγκριση με την χειροκίνητη συγκόλληση,Η αποτελεσματικότητα και η ακρίβεια της συγκόλλησης βελτιώθηκαν σημαντικά.
Λειτουργία προϊόντος
1. Ρυθμίσεις των παραμέτρων συγκόλλησης στην οθόνη αφής. (Το ίδιο προϊόν χρειάζεται να ρυθμιστεί μόνο μία φορά)
2Τοποθετήστε το μαγνητόφωνο με το πακέτο μπαταρίας στην θέση γρήγορου σφίξιμου.
3Πατήστε το κουμπί εκκίνησης, η μηχανή ολοκληρώνει αυτόματα όλες τις ενέργειες συγκόλλησης.
4Ο ήχος του συγκολλητή προτρέπει τον χειριστή να αντικαταστήσει ένα νέο κορμί (μπαταρία).
Λεπτομέρειες διπλής πλευρικής συγκόλλησης
Δείγματα συγκόλλησης κυλινδρικών συσσωρευτών
