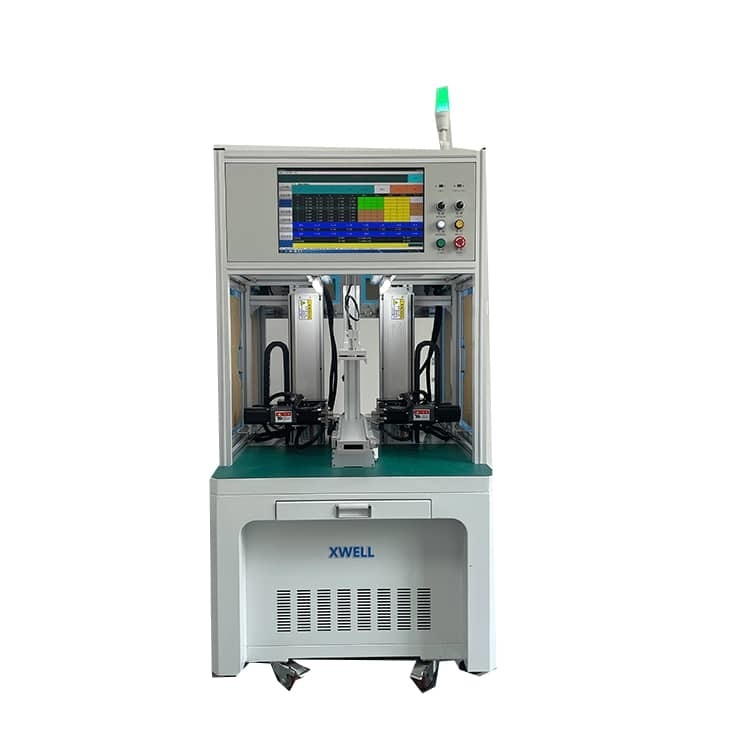

Μηχανή συγκόλλησης διπλών πλευρών για κυλινδρική μπαταρία/μπαταρία ηλεκτρικού ποδηλάτου/μπαταρία ηλεκτροκίνητων οχημάτων
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | XWELL |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | MD-ADW |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1PCS |
|---|---|
| Τιμή: | USD 11000 - 15000 / pcs |
| Συσκευασία λεπτομέρειες: | Δαχτυλίδι |
| Χρόνος παράδοσης: | 10-15 ημέρες |
| Όροι πληρωμής: | T/T, Western Union, L/C |
| Δυνατότητα προσφοράς: | 100 κομμάτια το μήνα. |
|
Λεπτομερής ενημέρωση |
|||
| Βασικά συστατικά: | ΠΛΚ | Τόπος καταγωγής: | Γκουανγκντόνγκ, Κίνα |
|---|---|---|---|
| Λειτουργικό σύστημα: | Ενσωματωμένο σύστημα | Χρήστης: | Εικόνα αφής |
| Πηγή ενέργειας: | 5000A / 8000A / 10000A προαιρετικά | Αποτελεσματικότητα: | 3800 τεμάχια/ώρα |
| Στροφή εξοπλισμού: | 500*350 (mm) περίπου 760 18650 κύτταρα | Μέγιστη χωρητικότητα φορτίων: | 200-400pcs (τυποποιημένη μπαταρία λίθιου 18650) |
| Λειτουργικό σύστημα: | ενσωματωμένο σύστημα + ανθρώπου-μηχανής οθόνη | Τρόπος μετάδοσης: | βήμα + ζώνη + εισαγόμενη ακριβής γραμμική σιδηροτροχιά καθοδήγησης (προαιρετικά σέρβο + βίδα) |
| Επισημαίνω: | Μηχανή συγκόλλησης σημείων κυλινδρικής μπαταρίας,Μηχανή συγκόλλησης διπλών πλευρών,Μηχανή συγκόλλησης σημείων ηλεκτρικού ποδηλάτου |
||
Περιγραφή προϊόντων
Μηχανή συγκόλλησης διπλών πλευρών για κυλινδρική μπαταρία/μπαταρία ηλεκτρικού ποδηλάτου/μπαταρία ηλεκτροκίνητων οχημάτων
Περιγραφή του προϊόντος
Μπορεί να εξοπλιστεί με τροφοδοσία ισχύος συγκόλλησης στιγμής σειράς MIYACHI για να εξασφαλίσει την αξιοπιστία της συγκόλλησης.
MD-ADWΗ μηχανή συγκόλλησης με μπαταρία ισχύος έρχεται με σύστημα ψύξης κεφαλής συγκόλλησης με κυκλοφορούν νερό για τη βελτίωση της συγκόλλησης
Η επίδραση επεκτείνεται για να παρατείνει τη διάρκεια ζωής της πινής συγκόλλησης.
Χαρακτηριστικά του προϊόντος
14.1 Ρυθμίστε και αποθηκεύστε τις παραμέτρους τοπικής συγκόλλησης στην οθόνη αφής σύμφωνα με τον αριθμό των ομάδων (0-99 στοιχεία ομάδας).
Αυτόματη ανάκληση κατά την αλλαγή μοντέλων, πατήστε το κουμπί επαναφοράς, επαναφοράς και εισόδου σε κατάσταση αναμονής
14.2 Βάλτε το φύλλο νικελίου στο άνω καλούπι
14.3 Βάλτε τον πυρήνα της μπαταρίας στο κατώτερο καλούπι, όπως απαιτείται
14.4 Βάλτε το καλούπι στο συγκολλητή
14.5 Πίεσε το κουμπί εκκίνησης για την αυτόματη έξοδο μετά την ολοκλήρωση της στιγμιαίας συγκόλλησης.
- Γρήγορη ταχύτητα συγκόλλησης σε σημεία ((2-10ms)
- Τοποθεσία συγκόλλησης χαμηλής θερμοκρασίας
- Παρακολούθηση συγκόλλησης σε πραγματικό χρόνο
- Με σήμα ολοκλήρωσης συγκόλλησης, εξοικονομήστε χρόνο συγκόλλησης
- Μπορεί να ρυθμιστεί σημείο συγκόλληση προδιαγραφές συγκόλλησης ((θετικά και αρνητικά συγκόλληση χρησιμοποιώντας διαφορετικά ρεύματα)
- Μπορεί να ρυθμιστεί η ίδια μπαταρία θετική σημείο συγκόλληση, και αρνητική δεν σημεία συγκόλληση
- Το ρεύμα είναι πολύ μικρό ή μη φυσιολογικό κατά τη διάρκεια της τοπικής συγκόλλησης, το μηχάνημα αυτόματα συναγερμούς και σταματά
1.12 Εφέ συγκόλλησης: καλή συνέπεια συγκόλλησης, ομοιόμορφες αρθρώσεις συγκόλλησης και όμορφη
1.13 Τρία είδη εισόδου δεδομένων στιγμιαίας συγκόλλησης:
- Μέθοδος εισαγωγής πίνακα σημείων
- Μέθοδος εισαγωγής συστοιχίας
- Μέθοδος εισαγωγής δίσκου, αποθήκευση των δεδομένων συγκόλλησης σε δίσκο U, εισαγωγή απευθείας στο μηχάνημα, ((Τα δεδομένα CAD DXF σε δίσκο U εισάγονται στην οθόνη αφής με ένα μόνο πέρασμα,στη συνέχεια μπορεί να εξαχθεί από την οθόνη αφής σε παρτίδες στον δίσκο U, και στη συνέχεια εισάγονται σε άλλα μηχανήματα για χρήση)
1.14 Ονομασία καλούπιας συγκόλλησης:Κινέζικη και αγγλική γνώση εισροών
1.15 Συστατικό ελέγχου: οθόνη αφής 7 ιντσών, προγραμματιστής υψηλής ταχύτητας PLC 6 άξων, σερβοκινητήρας 750W 3 άξων, κινητήρας σερβοκινητήρα 400W 2 άξων
1.16 Χρησιμοποιήσεις που αποτελούν ταινία νικελίου για τη μείωση των αποβλήτων
1.17 Η αποδιορθωτική επεξεργασία εξοπλισμού είναι απλή, εύκολη στην εκμάθηση και εύκολη στην κατανόηση, αλλάζει το μοντέλο γρήγορα (μπορούν να καλούνται δεδομένα ομάδας 0-199)
1.18 Δύναμη κεφαλής συγκόλλησης: Ηλεκτρικό σέρβο
1.19 Τελειωμένο καλούπι για ηλεκτρικό φωτιστικό μπαταρίας: 1 σετ μονωτικού ηλεκτρικού φωτιστικού για ξύλο ((2 τεμάχια)
1.20 Εγγύηση: ένα έτος περιορισμένη εγγύηση και υποστήριξη για όλη τη ζωή
1.21 Η συσκευή έρχεται με συναγερμό βλάβης. Καθαρίστε την βλάβη σύμφωνα με την εντολή.
1.22 Διάσταση:L1100*W900*H1930MM
1.23 βάρος: περίπου 350 κιλά
Πλεονεκτήματα του προϊόντος
1Η συγκόλληση μπορεί να προσαρμοστεί.
2Κατάλληλο για διάφορα είδη μπαταριών.
3. Υψηλής ταχύτητας συγκόλληση
4. 7 ιντσών οθόνη αφής, πιο βολική λειτουργία, καθαρότερη οθόνη
5Η κεφαλή συγκόλλησης έχει λειτουργία ψύξης αέρα ή ψύξης νερού, η οποία μπορεί να μειώσει αποτελεσματικά την επιρροή της θερμοκρασίας της βελόνας συγκόλλησης σε σημείο στην ποιότητα της συγκόλλησης.
6Μπορεί να αποθηκεύσει μέχρι 99 ομάδες αρχείων, το αρχείο είναι απλό να καλέσει,
δεν απαιτεί περίπλοκη διαδικασία αλλαγής γραμμής
7- λειτουργία βαθμονόμησης με ένα πλήκτρο για τη συνολική μετατόπιση των αρθρώσεων συγκόλλησης, η οποία μπορεί να βαθμονομηθεί για τη μετατόπιση σε σημείο που προκαλείται από την αλλαγή της πινής συγκόλλησης ή για άλλους λόγους
8Ηλεκτρική ή πνευματική μηχανή συγκόλλησης είναι προαιρετική
Προδιαγραφή του προϊόντος
|
Προδιαγραφές για το MD-ASW και το MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Αριθμός κεφαλής συγκόλλησης
|
1
|
2
|
|
|
Ταξίδια
|
Χ: 400 mm, Υ: 400 mm
|
Υ: 500 mm, Ζ: 350 mm
|
|
|
Επεξεργασία συγκόλλησης
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/spot, 3500-4000pcs/h
|
|
|
Εφοδιασμός ηλεκτρικής ενέργειας από συγκόλλημα
|
5000A Επεξεργαστής σημείων μετατροπέα
|
||
|
Μέγιστη ταχύτητα κινητήρα
|
1000 mm/s
|
||
|
Μέγιστος αριθμός μπαταρίας
|
450 τεμάχια (18650)
|
||
|
Λειτουργικό σύστημα
|
Ενσωματωμένο σύστημα
|
||
|
Χρήστης
|
Εικόνα αφής
|
||
|
Τρόπος οδήγησης
|
Στρογγυλοκινητήρας και σιδηρόδρομος καθοδήγησης ακριβείας
|
||
|
Ηλεκτρική τροφοδοσία
|
220V/50Hz (μηχανή), 3 φάσεις, 380V/50Hz (ζυστήρας)
|
||
|
Πίεση αέρα
|
0.3-0.6 MPa
|
||
|
Μέγεθος μηχανής
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Βάρος μηχανής
|
200 κιλά
|
350 κιλά
|
|
Εφαρμογή του προϊόντος
Το MD-ADW μπορεί να χρησιμοποιηθεί σε ηλεκτρική μπαταρία εργαλείου, μπαταρία αυτοκινήτου στροφής, μπαταρία αποθήκευσης ενέργειας, μπαταρία ηλεκτρικού οχήματος σκούτερ κλπ. Σε σύγκριση με την χειροκίνητη συγκόλληση,Η αποτελεσματικότητα και η ακρίβεια της συγκόλλησης βελτιώθηκαν σημαντικά.
Λειτουργία προϊόντος
1. Ρυθμίσεις των παραμέτρων συγκόλλησης στην οθόνη αφής. (Το ίδιο προϊόν χρειάζεται να ρυθμιστεί μόνο μία φορά)
2Τοποθετήστε το μαγνητόφωνο με το πακέτο μπαταρίας στην θέση γρήγορου σφίξιμου.
3Πατήστε το κουμπί εκκίνησης, η μηχανή ολοκληρώνει αυτόματα όλες τις ενέργειες συγκόλλησης.
4Ο ήχος του συγκολλητή προτρέπει τον χειριστή να αντικαταστήσει ένα νέο κορμί (μπαταρία).
Λεπτομέρειες διπλής πλευρικής συγκόλλησης
Δείγματα συγκόλλησης κυλινδρικών συσσωρευτών
