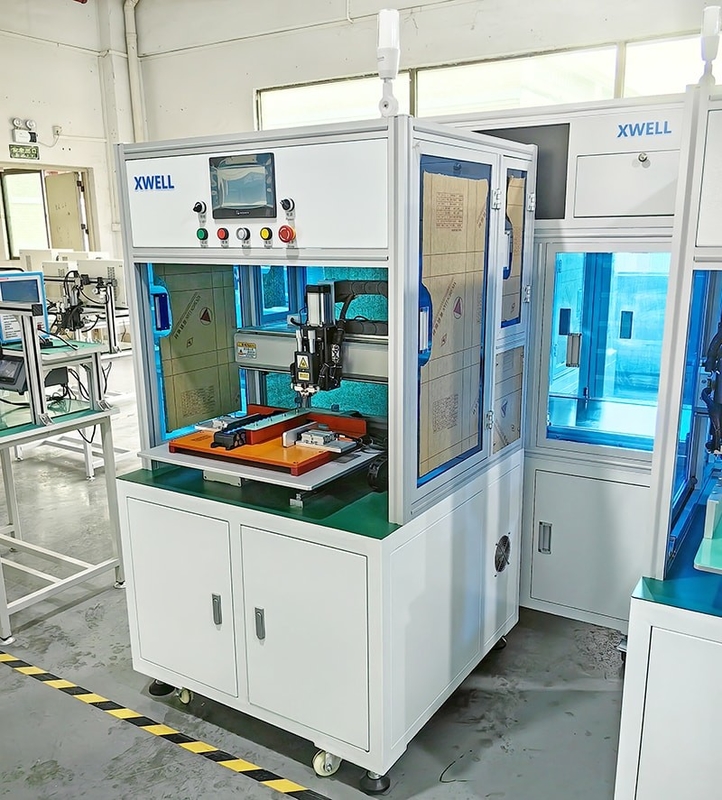

Αυτοματοποιημένη μηχανή συγκόλλησης με μονομερή πλευρική έλξη για ηλεκτρικά ποδήλατα 18650 E - μπαταρία οχημάτων
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | XWELL |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | MD-asw |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1pcs |
|---|---|
| Τιμή: | USD 6000-12000/pcs |
| Συσκευασία λεπτομέρειες: | Ξύλινο κουτί |
| Χρόνος παράδοσης: | 10-15 ημέρες |
| Όροι πληρωμής: | T/T, Western Union, L/C |
| Δυνατότητα προσφοράς: | 100 κομμάτια το μήνα. |
|
Λεπτομερής ενημέρωση |
|||
| Βασικά σημεία πώλησης: | Εύκολη λειτουργία | Χρήση: | Συγκόλληση σημείων |
|---|---|---|---|
| Ταξίδι στον άξονα Χ: | 400 χιλ. | Ταξίδι Υ-άξονα: | 400 χιλ. |
| Σύνδρομο συγκόλλησης: | 5000A 8000A | Λειτουργικό σύστημα: | Λογισμικό |
| Τρόπος μετάδοσης: | Στροφική ράβδος + γραμμική σιδηροτροχιά καθοδήγησης ακριβείας | Μέγιστη ταχύτητα συγκόλλησης σε σημείο: | 0.5S/σημείο, 1500-1800pcs/h |
| Πεδίο πίεσης ελατήριας της κεφαλής συγκόλλησης: | 1.0 - 5kg | Τετάρτη: | 220V και 380V |
| Επισημαίνω: | Μηχανή συγκόλλησης με μονομερή ηλεκτρόδιο,Αυτόματη μηχανή συγκόλλησης με περιστροφικές πλευρικές θέσεις |
||
Περιγραφή προϊόντων
Αυτοματοποιημένη μηχανή συγκόλλησης ηλεκτροδίων με ελαστική έλξη για ηλεκτρικά ποδήλατα 18650
Εφαρμογή μηχανής συγκόλλησης με μία πλευρά
Είναι κυρίως κατάλληλο για 18650 26650 32650 κυλινδρική μπαταρία.Είναι ένα καθολικό μηχάνημα που μπορεί να χρησιμοποιηθεί για την παραγωγή κάθε είδους κυλινδρικών μπαταριών μόνο για την αλλαγή του ελκυστικού μόνο.Μηχανή συνδεδεμένη με πλήρη servo κίνηση άξονα X/Y, σύστημα οδήγησης στροφιάς σφαίρας για να εξασφαλιστεί η ακρίβεια συγκόλλησης.
Μηχανή συγκόλλησης με μία πλευράΧαρακτηριστικά
> Μηχανές που συγκολλούν αυτόματα φύλλο νικελίου σε ηλεκτρόδιο κυψελών μπαταρίας.
2> Χρησιμοποιείται για εργοστάσια μπαταριών, αυτοματοποιημένη παραγωγή σε τράπεζες ισχύος, φορητούς υπολογιστές και ηλεκτροκίνητα ποδήλατα κλπ.
3> Κάντε 1800 κομμάτια συγκόλληση την ώρα.
4> Λειτουργία με οθόνη αφής, εύκολη και γρήγορη ανταπόκριση.
5> 0-1 εργαζόμενος για να λειτουργήσει το μηχάνημα, γρήγορα και με μεγάλη αποτελεσματικότητα.
Μπορεί να συνδεθεί με άλλα μηχανήματα για να προχωρήσει αυτόματα.
6> Διαθέσιμη ψύξη με αέρα, χειροκίνητος προγραμματισμός και πρόσβαση σε σχέδια CAD.
7> Διεθνές γραφείο πωλήσεων στο Νέο Δελχί της Ινδίας.
8> 12 μηνών εγγύηση και δια βίου συντήρηση.
Μηχανή συγκόλλησης με μία πλευράΠλεονεκτήματα
1. Εισάγετε την τάση φορτίου, ελέγξτε την τάση στη λειτουργία ανατροφοδότησης και συνειδητοποιήστε υψηλής ποιότητας συγκόλληση.
2Η ισχύς σε λειτουργία προθερμίας και κύριας θερμότητας: προθερμίζεται πριν από τη συγκόλληση για να εξασφαλίζεται σταθερή ποιότητα συγκόλλησης.
3. Διατηρήστε τη συνέχεια της ενεργειακής πυκνότητας, σύντομο χρόνο συγκόλλησης, μειώστε την παραμόρφωση και το χρώμα του βασικού μετάλλου.και τη λειτουργία συνεχούς παραγωγής)
4Εύκολο να αλλάξει από χαμηλό ρεύμα σε υψηλό ρεύμα, κατάλληλο για συγκόλληση ακριβείας.
5Τα ανώτερα και κατώτερα όρια ρεύματος μπορούν να ρυθμιστούν για να κρίνουν εάν η ποιότητα συγκόλλησης είναι καλή ή όχι, η οποία είναι κατάλληλη για την πλατφόρμα αυτοματοποίησης συγκόλλησης.
6Το ρεύμα συγκόλλησης θα αυξηθεί με την ισχύ στο χρόνο για να εξασφαλιστεί το αποτέλεσμα συγκόλλησης.
7Σταθερό σύστημα ελέγχου.
8. Υψηλής διαμόρφωσης ρυθμιστική συσκευή
9- Εργασιακή διαδικασία υψηλής ακρίβειας
10. Υψηλή απόδοση κόστους των προϊόντων
Προδιαγραφή του προϊόντος
|
Στροφή στον άξονα Χ
|
400 mm (προσαρμόζεται)
|
Λειτουργικό σύστημα
|
Λογισμικό |
|
Στροφή στον άξονα Y
|
400 mm (προσαρμόζεται)
|
Τρόπος μετάδοσης
|
Στροφική ράβδος + γραμμική σιδηροτροχιά καθοδήγησης ακριβείας
|
|
Μέγιστη ταχύτητα συγκόλλησης σε σημείο
|
0.5S/σημείο, 1500-1800pcs/h
|
Τρόπος οδήγησης
|
Υβριδικός κινητήρας παροχής ενέργειας
|
|
Μέγιστη ταχύτητα κινητήρα
|
1000 mm/s
|
Δάχος συγκόλλησης νικελίου
|
00,1-0,3 mm
|
|
Μέγιστο φορτισμένο κύτταρο (18650)
|
Περίπου 500 τεμάχια (20 * 25)
|
Διάσταση
|
900L*900W*1750H
|
|
Αριθμός σωσμένων ομάδων αρχείων
|
99 ομάδες
|
Ακριβότητα θέσης
|
±0,02 mm
|
|
Βάρος
|
200 κιλά
|
Οριζόντιο βάρος ρυμουλκούμενου
|
15kg (OEM)
|
Κατάλογος βασικών μερών
| Ονομασία | Αριθμός |
| Μονάδα άξονα Χ | 1 σύνολο |
| Μονάδα άξονα Y | 1 σύνολο |
| Διοικητής συγκόλλησης | 1 τεμάχιο |
| Κεφαλή συγκόλλησης | 1 σύνολο |
| Μηχανισμός συμπίεσης | 1 σύνολο |
| Σχήμα συγκόλλησης | 1 σύνολο |
| Υπολογιστής | 1 τεμάχιο |
| Ελεγκτής κίνησης | 1 τεμάχιο |
| Σερβοκινητήρας | 2 σετ |
| Πνευματικό στοιχείο | 1 σύνολο |
| Τμήματα μηχανικής επεξεργασίας | 1 παρτίδα |
| Σύστημα ελέγχου | 1 σύνολο |
| Κεφάλαιο 3 | 1 σύνολο |
| Σύστημα συναγερμού | 1 σύνολο |
Λειτουργία μηχανής συγκόλλησης με μονόπλευρο σημείο
1. Ρυθμίσεις των παραμέτρων συγκόλλησης στην οθόνη αφής. (Το ίδιο προϊόν χρειάζεται να ρυθμιστεί μόνο μία φορά)
2Τοποθετήστε το μαγνητόφωνο με το πακέτο μπαταρίας στην θέση γρήγορου σφίξιμου.
3Πατήστε το κουμπί εκκίνησης, η MD-ASW ολοκληρώνει αυτόματα όλες τις ενέργειες συγκόλλησης.
4. MD-ASW ήχος για να ζητήσει από τον χειριστή την αντικατάσταση νέου ελαστικού (μπαταρία)."
