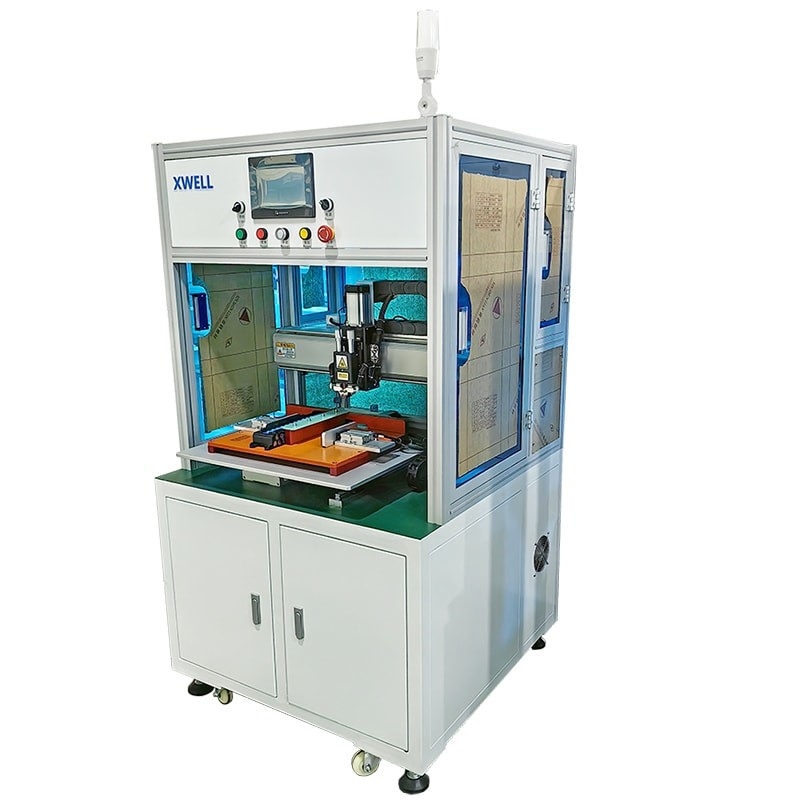

Συσκευή μπαταρίας Συσκευή συγκόλλησης σημείων αυτόματης μπαταρίας ιόντων λιθίου Συσκευή συγκόλλησης σημείων μονάχων Συσκευή συγκόλλησης για κύτταρα 18650
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | XWELL |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | MD-asw |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1pcs |
|---|---|
| Τιμή: | USD 6000-12000/pcs |
| Συσκευασία λεπτομέρειες: | Ξύλινο κουτί |
| Χρόνος παράδοσης: | 10-15 ημέρες |
| Όροι πληρωμής: | T/T, Western Union, L/C |
| Δυνατότητα προσφοράς: | 100 κομμάτια το μήνα. |
|
Λεπτομερής ενημέρωση |
|||
| Τόπος καταγωγής: | Γκουανγκντόνγκ, Κίνα | Βασικά σημεία πώλησης: | Μία πλευρά συγκόλληση, αυτόματη, ταχύτητα συγκόλλησης |
|---|---|---|---|
| Ταξίδι στον άξονα Χ: | 400 χιλ. | Ταξίδι Υ-άξονα: | 400 χιλ. |
| Σύνδρομο συγκόλλησης: | 5000A 8000A | Λειτουργικό σύστημα: | Λογισμικό |
| Τρόπος μετάδοσης: | Στροφική ράβδος + γραμμική σιδηροτροχιά καθοδήγησης ακριβείας | Μέγιστη ταχύτητα συγκόλλησης σε σημείο: | 0.5S/σημείο, 1500-1800pcs/h |
| Πεδίο πίεσης ελατήριας της κεφαλής συγκόλλησης: | 1.0 - 5kg | Τετάρτη: | 220V και 380V |
| Επισημαίνω: | 18650 Συσκευή μπαταρίας κυψελών,Αυτόματη συγκόλληση σημείων μπαταρίας |
||
Περιγραφή προϊόντων
Συσκευή μπαταρίας Συσκευή συγκόλλησης σημείων αυτόματης μπαταρίας ιόντων λιθίου Συσκευή συγκόλλησης σημείων μονάχων Συσκευή συγκόλλησης για κύτταρα 18650
Εφαρμογή μηχανής συγκόλλησης με μία πλευρά
Η μηχανή συγκόλλησης σημείων με αυτόματη μπαταρία είναι μια γενική πλατφόρμα αυτόματης τεχνολογίας επεξεργασίας που βασίζεται σε μικροεπιλογή, κατάλληλη συγκόλληση σημείων με μπαταρία και συναρμολόγηση στο εργοστάσιο.
Μηχανή συγκόλλησης με μία πλευράΠλεονεκτήματα
Το ηλεκτρικό μέρος ελέγχου της μηχανής συγκόλλησης σημείων υιοθετεί μοντελοποιημένο σχεδιασμό, με υψηλή ολοκλήρωση, καλή ευελιξία και εύκολη συντήρηση.Κάνει κυρίως τον μηχανισμό ταξιδιού ελέγχεται από κινητήρα servo, η οποία έχει υψηλή ακρίβεια και καλή αξιοπιστία. Το ηλεκτρικό κύκλωμα του εξοπλισμού υιοθετεί εγχώρια και ξένα πρότυπα.Υποστηρίζει την εισαγωγή δεδομένων Autocad, συστοιχίας και χειροκίνητων μεθόδων, η οποία βελτιώνει σημαντικά την αποτελεσματικότητα της τοπικής συγκόλλησης και εξασφαλίζει την τυποποίηση και την αξιοπιστία της παραγωγής σταθμών συγκόλλησης στο σημείο στη γραμμή συναρμολόγησης Pack.
Προδιαγραφή του προϊόντος
|
Στροφή στον άξονα Χ
|
400 mm (προσαρμόζεται)
|
Λειτουργικό σύστημα
|
Λογισμικό |
|
Στροφή στον άξονα Y
|
400 mm (προσαρμόζεται)
|
Τρόπος μετάδοσης
|
Στροφική ράβδος + γραμμική σιδηροτροχιά καθοδήγησης ακριβείας
|
|
Μέγιστη ταχύτητα συγκόλλησης σε σημείο
|
0.5S/σημείο, 1500-1800pcs/h
|
Τρόπος οδήγησης
|
Υβριδικός κινητήρας παροχής ενέργειας
|
|
Μέγιστη ταχύτητα κινητήρα
|
1000 mm/s
|
Δάχος συγκόλλησης νικελίου
|
00,1-0,3 mm
|
|
Μέγιστο φορτισμένο κύτταρο (18650)
|
Περίπου 500 τεμάχια (20 * 25)
|
Διάσταση
|
900L*900W*1750H
|
|
Αριθμός σωσμένων ομάδων αρχείων
|
99 ομάδες
|
Ακριβότητα θέσης
|
±0,02 mm
|
|
Βάρος
|
200 κιλά
|
Οριζόντιο βάρος ρυμουλκούμενου
|
15kg (OEM)
|
Κατάλογος βασικών μερών
| Ονομασία | Αριθμός |
| Μονάδα άξονα Χ | 1 σύνολο |
| Μονάδα άξονα Y | 1 σύνολο |
| Διοικητής συγκόλλησης | 1 τεμάχιο |
| Κεφαλή συγκόλλησης | 1 σύνολο |
| Μηχανισμός συμπίεσης | 1 σύνολο |
| Σχήμα συγκόλλησης | 1 σύνολο |
| Υπολογιστής | 1 τεμάχιο |
| Ελεγκτής κίνησης | 1 τεμάχιο |
| Σερβοκινητήρας | 2 σετ |
| Πνευματικό στοιχείο | 1 σύνολο |
| Τμήματα μηχανικής επεξεργασίας | 1 παρτίδα |
| Σύστημα ελέγχου | 1 σύνολο |
| Κεφάλαιο 3 | 1 σύνολο |
| Σύστημα συναγερμού | 1 σύνολο |
Λειτουργία μηχανής συγκόλλησης με μονόπλευρο σημείο
1. Ρυθμίσεις των παραμέτρων συγκόλλησης στην οθόνη αφής. (Το ίδιο προϊόν χρειάζεται να ρυθμιστεί μόνο μία φορά)
2Τοποθετήστε το μαγνητόφωνο με το πακέτο μπαταρίας στην θέση γρήγορου σφίξιμου.
3Πατήστε το κουμπί εκκίνησης, η MD-ASW ολοκληρώνει αυτόματα όλες τις ενέργειες συγκόλλησης.
4. MD-ASW ήχος για να ζητήσει από τον χειριστή την αντικατάσταση νέου ελαστικού (μπαταρία)."
