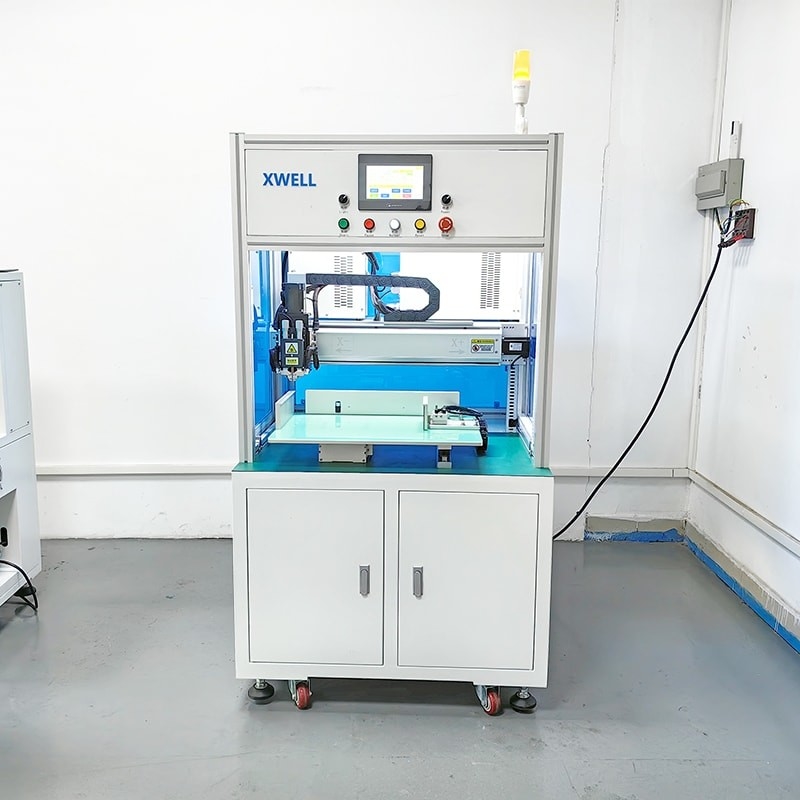

Ηλεκτρική κεφαλή CNC μονόπλευρη μηχανή συγκόλλησης με σημείο αριθμητικό έλεγχο για 18650 μπαταρία
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | XWELL |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | MD-asw |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1PCS |
|---|---|
| Τιμή: | USD 6000 - 9000 / pcs |
| Συσκευασία λεπτομέρειες: | Ξύλινο κουτί |
| Χρόνος παράδοσης: | 10-15 ημέρες |
| Όροι πληρωμής: | T/T, Western Union, L/C |
| Δυνατότητα προσφοράς: | 100 κομμάτια το μήνα. |
|
Λεπτομερής ενημέρωση |
|||
| Ταξίδια συγκόλλησης: | 400x500 χιλιοστά | Μέγιστο πάχος συγκόλλησης: | 0.3mm |
|---|---|---|---|
| Κατηγοριακή δυναμικότητα: | Προσαρμόσιμη | Βασικά συστατικά: | Δοχείο πίεσης, εργαλείο |
| Υποστήριξη βάρους: | 0-35KG | Μέγεθος πακέτων: | Χ κατεύθυνση: 26 Κατεύθυνση Υ: 26 |
| Σύνδρομο συγκόλλησης: | 5000A 8000A | Τετάρτη: | 220V και 380V |
| Επισημαίνω: | Μηχανή συγκόλλησης CNC με μονομερή πλευρά,Ηλεκτρική μηχανή συγκόλλησης με μία μόνο πλευρά |
||
Περιγραφή προϊόντων
Ηλεκτρική κεφαλή συγκόλλησης αυτόματος αριθμητικός έλεγχος CNC μονόπλευρη μηχανή συγκόλλησης σημείων για 18650 μπαταρία
Περιγραφή της μηχανής συγκόλλησης σημείων μπαταρίας
Είναι κυρίως κατάλληλο για 18650 26650 32650 κυλινδρική μπαταρία.Είναι ένα καθολικό μηχάνημα που μπορεί να χρησιμοποιηθεί για την παραγωγή κάθε είδους κυλινδρικών μπαταριών μόνο για την αλλαγή του ελκυστικού μόνο.Μηχανή συνδεδεμένη με πλήρη servo drive άξονα X/Y, σύστημα οδήγησης με στροφή σφαίρας για να εξασφαλιστεί η ακρίβεια συγκόλλησης.
Μηχανή συγκόλλησης σημείων μπαταρίαςΧαρακτηριστικά
Ο εξοπλισμός αυτός χρησιμοποιείται κυρίως για μονόπλευρη και διπλή συγκόλληση μπαταριών και νικελωμένων ταινιών χάλυβα ή ταινιών νικελίου σε κυλινδρικές/πολυμετρικές συσσωρευτές μπαταριών,και διασφαλίζει ότι η τάση συγκόλλησης μεταξύ μπαταριών και νικελωμένων ταινιών χάλυβα ή ταινιών νικελίου είναι μεγαλύτερη από 30NΤο εύρος συγκόλλησης στο σημείο του εξοπλισμού μπορεί να καλύψει τις απαιτήσεις συγκόλλησης 18650 μπαταριών με 20 σειρές μπαταριών και λιγότερες από 20 σειρές μπαταριών.
Ο αριθμός των συσσωρευτών συγκόλλησης καθορίζεται από τη ροή, η οποία μπορεί να ρυθμιστεί από άνθρωπο-μηχανή.
Μηχανή συγκόλλησης σημείων μπαταρίαςΕφαρμογή
1.Βιομηχανία μπαταριών:Χρησιμοποιείται για τη συγκόλληση πολικών πλάκων, αρνητικών πινών και μπάρων διαφόρων μπαταριών (Ni-MH,Ni-Cd, μπαταρίες ιόντων λιθίου).
2.Συσκευές αυτοκινήτων και μοτοσυκλετών, βιομηχανία χάλυβα:κατάλληλο για τη συγκόλληση διαφόρων τερματικών και συρματόσχοινων, τη συγκόλληση σμαλτωμένων συρματόσχοινων, την συγκόλληση τερματικών και χαλκού φύλλων, τη συγκόλληση φύλλων νικελίου, το σύρμα σύνδεσης αυτοκινήτων και την άλλη συγκόλληση συρματόσχοινων ακριβείας,Ζύγιση καλωδίου μολύβδου με μικροκινητήρα.
3.Βιομηχανία ηλεκτρονικών και ηλεκτρικών εξαρτημάτων:ασημένιες επαφές σε διάφορους διακόπτες, καλώδια μολύβδου και επιφάνειες που έχουν ψεκαστεί με χρυσό, μεταξύ ηλεκτρονικών καρφίτσες, μεταξύ μαλακών καλωδίων και μαλακών καλωδίων, καλώδια χαλκού και καρφίτσες αντίστασης, καρφίτσες πυκνότητας,Φώτα LED συγκόλληση ηλεκτρονικών πινών όπως πινών, πινάκια πρίζων, πρίζες κλπ.
Μηχανή συγκόλλησης σημείων μπαταρίαςΠροδιαγραφές
| Αριθμός μοντέλου. | MD-ASW |
| Ταξιδεύσεις στον άξονα Y | 500 mm (προσαρμόσιμα) |
| Ταξίδι στον άξονα Χ | 350 mm (προσαρμόσιμα) |
| Μέγιστη ταχύτητα συγκόλλησης σε σημείο | 0.35s/point (1 ώρα:περίπου 2800 μονάδες18650 κύτταρα) |
| Ταχύτητα κινητήρα | 1000 mm/s |
| Μέγιστο φορτίο ηλεκτρικών πυρήνων | Η κατεύθυνση X: 26; η κατεύθυνση Y: 26 |
| Δυνατότητα αποθήκευσης ομάδων αρχείων | 99 ομάδες |
| Λειτουργικό σύστημα | ενσωματωμένο σύστημα διεπαφής ανθρώπου-μηχανής |
| Τρόπος μετάδοσης | Στροφή ακριβείας της Ταϊβάν με σιδηροτροχιά καθοδήγησης |
| Τρόπος οδήγησης | κινητήρας βήμα-βήμα |
| Επαναλαμβανόμενη ακρίβεια θέσης | ±0,02 mm |
| Μέγεθος | Διάταξη: Διάταξη: |
| Δύναμη | 4000W |
| Βάρος της μηχανής | 200 κιλά |
| Μέγιστο βάρος ρουλεμάν του άξονα Y | 35 κιλά |
| Ηλεκτρική τροφοδοσία εισόδου | μονοφασικό AC 220V/50Hz AC380V 3 φάσης |
| Πηγή αέρα | 00,4-0,6 Mpa |
Λεπτομέρειες μηχανής συγκόλλησης με μία πλευρά
