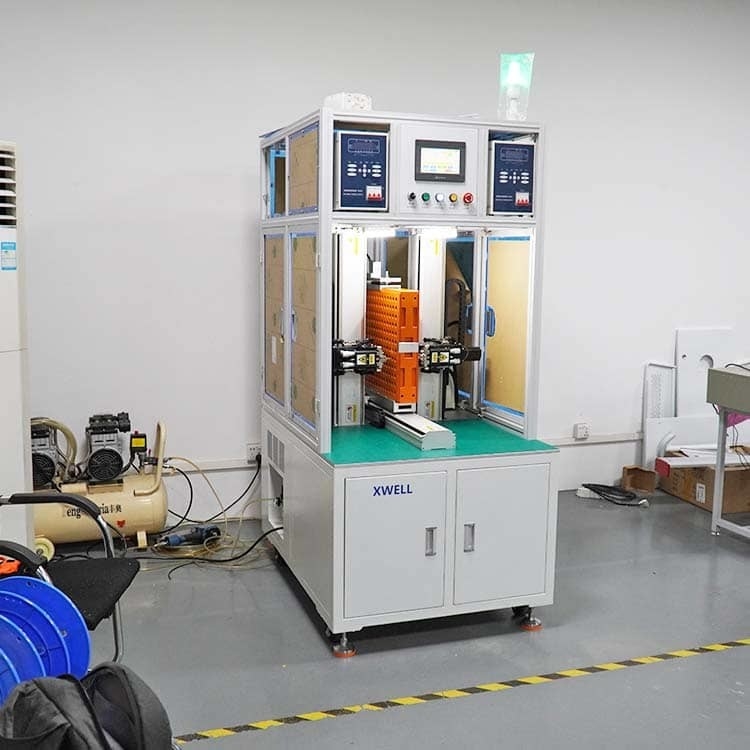

Μηχανή συγκόλλησης αυτοματοποιημένων σημείων διπλής πλευράς για την κατασκευή μπαταριών λι-ιόντων
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | XWELL |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | MD-ADW |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1pcs |
|---|---|
| Τιμή: | USD 6000 - 9000 / pcs |
| Συσκευασία λεπτομέρειες: | Ξύλινο κουτί |
| Χρόνος παράδοσης: | 10-15 ημέρες |
| Όροι πληρωμής: | T/T, Western Union, L/C |
| Δυνατότητα προσφοράς: | 100pcs το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Εγγύηση: | 1 έτος | Εφαρμόσιμες βιομηχανίες: | Κατασκευαστική μονάδα, Ενέργεια και Ορυχεία, Συσκευή μπαταριών λιθίου |
|---|---|---|---|
| Εμπορία Τ: | Παροχή | Βασικά σημεία πώλησης: | Αυτοματοποιημένο |
| Ενώνοντας στενά ρεύμα: | 5000A 8000A | Τετάρτη: | 220V/380V (ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ) |
| Δύναμη: | 4000 W | ||
| Επισημαίνω: | Μηχανή συγκόλλησης με διπλή πλευρά,Μηχανή συγκόλλησης με ηλεκτρική μπαταρία 220V |
||
Περιγραφή προϊόντων
Μηχανή διπλής όψεως αυτόματης συγκόλλησης σημείων για την κατασκευή μπαταριών ιόντων λιθίου
Περιγραφή:
1Για μπαταρία 18650 κινητή ενέργεια και άλλη τυποποιημένη παραγωγή.
2. Απλό λειτουργικό σύστημα, 7,5 ιντσών χρωματική οθόνη αφής, φιλικό προς το χρήστη σχεδιασμό, εύκολο στην κατανόηση.
3. Σύστημα ελέγχου: Πρόγραμμα ελέγχου PLC, με σύστημα συναγερμού βλάβης.
4. Η συσκευή ψύξης συνοδεύεται από πένα συγκόλλησης για τη βελτίωση της συγκόλλησης και την παράταση της ζωής του μηχανήματος.
Χαρακτηριστικά:
5Ηλεκτρομαγνητική συσκευή, ανιχνευτής μπαταρίας, συσκευή συμπίεσης κυλίνδρου και σύστημα ελέγχου υπηρεσίας, κλπ.εγκαθίστανται για να διασφαλιστεί ότι η μπαταρία τοποθετείται στη σωστή θέση και να αυξηθεί η ακρίβεια συγκόλλησης.
6Ένα γρήγορο 90 μοίρες περιστρεφόμενο τσαντ είναι εγκατεστημένο για να μετακινήσει το πακέτο μπαταρίας με ασυνεπή κατεύθυνση σημείο συγκόλλησης. Τα χειριστήρια λειτουργίας, χαρτιά CAD, πολλαπλούς υπολογισμούς συστάσεων,Φορητή θύρα εισαγωγής οδηγού , μερικός έλεγχος περιοχής, εναλλάξιμη οθόνη Z-άξονας προς τα εμπρός και προς τα πίσω κίνηση, εικονική συγκόλληση σημείου ρήξης, ανίχνευση μπαταρίας & λειτουργίες go κάνουν το μηχάνημα πιο φιλικό προς το χρήστη
7- Τελική λειτουργία, κατάλληλη για μαζική συγκόλληση.
8Ο άξονας πίεσης κινείται από έναν κινητήρα και μια ράβδο βίδας, γεγονός που καθιστά την αντικατάσταση των προϊόντων πιο βολική και τη λειτουργία πιο φιλική προς το χρήστη.
Μηχανή συγκόλλησης σημείων μπαταρίαςΠροδιαγραφές
| Αριθμός μοντέλου. | MD-ASW |
| Ταξιδεύσεις στον άξονα Y | 500 mm (προσαρμόσιμα) |
| Ταξίδι στον άξονα Χ | 350 mm (προσαρμόσιμα) |
| Μέγιστη ταχύτητα συγκόλλησης σε σημείο | 0.35s/point (1 ώρα:περίπου 2800 μονάδες18650 κύτταρα) |
| Ταχύτητα κινητήρα | 1000 mm/s |
| Μέγιστο φορτίο ηλεκτρικών πυρήνων | Η κατεύθυνση X: 26; η κατεύθυνση Y: 26 |
| Δυνατότητα αποθήκευσης ομάδων αρχείων | 99 ομάδες |
| Λειτουργικό σύστημα | ενσωματωμένο σύστημα διεπαφής ανθρώπου-μηχανής |
| Τρόπος μετάδοσης | Στροφή ακριβείας της Ταϊβάν με σιδηροτροχιά καθοδήγησης |
| Τρόπος οδήγησης | κινητήρας βήμα-βήμα |
| Επαναλαμβανόμενη ακρίβεια θέσης | ±0,02 mm |
| Μέγεθος | Διάταξη: Διάταξη: |
| Δύναμη | 4000W |
| Βάρος της μηχανής | 200 κιλά |
| Μέγιστο βάρος ρουλεμάν του άξονα Y | 35 κιλά |
| Ηλεκτρική τροφοδοσία εισόδου | Δύο φάσεις AC 220V/50Hz AC380V 3 φάσεις |
| Πηγή αέρα | 00,4-0,6 Mpa |
