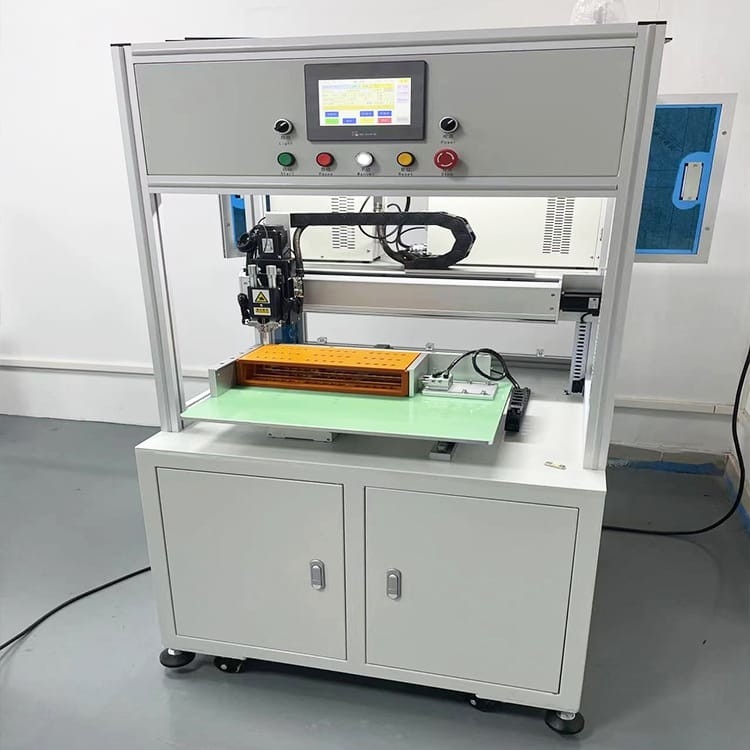

Pneumatic Single Side Spot Welder 220V / 380V for 18650 Battery Pack
Λεπτομέρειες:
| Τόπος καταγωγής: | ΚΙΝΑ |
| Μάρκα: | XWELL |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | MD-asw |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1PCS |
|---|---|
| Τιμή: | USD 7000-8000/pcs |
| Συσκευασία λεπτομέρειες: | Ξύλινο κιβώτιο |
| Χρόνος παράδοσης: | 10-15 ημέρες |
| Όροι πληρωμής: | T/T, Western Union, L/C |
| Δυνατότητα προσφοράς: | 100pcs το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Αυτόματος ενιαίος δευτερεύων οξυγονοκολλητής σημείων | Ταξίδι Χ-άξονα: | 400 χιλ. (εξατομικεύσιμα) |
|---|---|---|---|
| Ταξίδι Υ-άξονα: | 400 χιλ. (εξατομικεύσιμα) | Μέγιστη ταχύτητα συγκόλλησης σημείων: | 0.3s-0.5s/point |
| Ενώνοντας στενά ρεύμα: | 5000A ή 8000A (προαιρετικό) | Ταξίδι άξονα Ζ: | 50 χιλ. |
| Μέθοδος ελέγχου: | Έλεγχος μικροϋπολογιστών | Μηχανή συγκόλλησης σημείων: | Παροχή ηλεκτρικού ρεύματος μηχανών συγκόλλησης ΣΥΝΕΧΩΝ αναστροφέων |
| Τάση: | 220V και 380V | Εξουσία: | 4000 W |
| Επισημαίνω: | Πνευματικό σύστημα συγκόλλησης μονής πλευράς μπαταρίας,18650 οξυγονοκολλητής μονής πλευράς μπαταρίας,Μηχανή συγκόλλησης πακέτου μπαταριών 380 V |
||
Περιγραφή προϊόντων
Pulse Welder Pneumatic Single Side Spot Welding Machine for 18650 Battery Pack
Μηχανή συγκόλλησης με ένα σημείοΠεριγραφή
Το μηχάνημα συγκόλλησης σημείων MD-ASW είναι κατάλληλο για συγκόλληση και συναρμολόγηση μπαταριών στο εργοστάσιο για συνδυασμό πολλαπλών σειρών πολλαπλών παραλλήλων 14500 / 18650 / 21700 / 26650 / 32700.
Μπορεί να χρησιμοποιηθεί σε μπαταρία ηλεκτρικού εργαλείου, μπαταρία αυτοκινήτου στρέψης, Πακέτο μπαταρίας αποθήκευσης ενέργειας, μπαταρία ηλεκτρικού οχήματος σκούτερ κ.λπ.
Σε σύγκριση με τη χειροκίνητη συγκόλληση σημείου, η αποτελεσματικότητα και η ακρίβεια της συγκόλλησης έχουν βελτιωθεί σημαντικά.
Ο ανθρωποποιημένος σχεδιασμός καθιστά τη λειτουργία και τον εντοπισμό σφαλμάτων πολύ εύκολη και εύκολη.Ο σχεδιασμός των ενσωματωμένων εξαρτημάτων κάνει την εμφάνιση πιο συνοπτική.
Χαρακτηριστικά μηχανής συγκόλλησης με ένα σημείο
1. Η διαδρομή συγκόλλησης μπορεί να προσαρμοστεί
2. Κατάλληλο για διάφορα είδη μπαταριών
3. Συγκόλληση υψηλής ταχύτητας
4. Οθόνη αφής 7 ιντσών, πιο βολική λειτουργία, πιο καθαρή οθόνη
5. Η κεφαλή συγκόλλησης έχει λειτουργία ψύξης αέρα ή νερού, η οποία μπορεί να μειώσει αποτελεσματικά την επίδραση της θερμοκρασίας της βελόνας συγκόλλησης σημείου στην ποιότητα συγκόλλησης.
6. Μπορεί να αποθηκεύσει έως και 999 ομάδες αρχείων, το αρχείο είναι απλό στην κλήση,
δεν απαιτεί περίπλοκη διαδικασία αλλαγής γραμμής
7. Λειτουργία βαθμονόμησης με ένα κλειδί για ολική μετατόπιση αρμών συγκόλλησης, η οποία μπορεί να βαθμονομηθεί για μετατόπιση σημείου που προκαλείται από αλλαγή του πείρου συγκόλλησης ή άλλους λόγους
8. Η ηλεκτρική ή πνευματική μηχανή συγκόλλησης σημείου είναι προαιρετική
Μηχανή συγκόλλησης με ένα σημείοΕφαρμογή
Με το προσαρμοσμένο εξάρτημα στερέωσης, η μηχανή συγκόλλησης σημείου μπορεί να συγκολλήσει 18650, 26650, 32650 και άλλο κυλινδρικό πακέτο μπαταριών, μπορεί επίσης να προσαρμοστεί για μια ποικιλία κυλινδρικών μπαταριών, τετράγωνης μπαταρίας, μπαταρίας κουμπιών κ.λπ.
Κατασκευή μηχανής συγκόλλησης με ένα σημείο
Προδιαγραφή μηχανής συγκόλλησης μονής όψης
| Είδος | Παράμετρος |
|---|---|
| Μεταλοκολλητής | Τροφοδοτικό σημείων συγκόλλησης inverter 5000A/8000A (προαιρετικό) |
| Ποσότητα κεφαλής συγκόλλησης | 1 |
| Εύρος συγκόλλησης | 400*400 χλστ |
| Τύπος κυττάρου | 18650, 21700, 32650… όλοι οι τύποι κυλινδρικών κυψελών |
| Συνολική υποστήριξη κυττάρων | 300-600 τεμ |
| Ταχύτητα συγκόλλησης | Μέγιστη 0,35s/spot, 2800 τμχ/ώρα |
| Υλικό κυτταρικού συνδέσμου | Νικέλιο, επινικελωμένος χάλυβας |
| Μέγιστο πάχος συγκόλλησης | 0,3 χλστ |
| Μέγιστες ομάδες παραμέτρων | 99 ομάδες |
| Λειτουργικό σύστημα | Διεπαφή χρήστη μικροϋπολογιστή και οθόνης αφής |
| Λειτουργία προγράμματος οδήγησης | Motro και σιδηροτροχιά οδηγού ακριβείας |
| Μέθοδος ψύξης | Με αέρα ή νερό (προαιρετικά) |
| Πίεση αέρα | 0,4-0,6 Mpa |
| Τάση ισχύος | Μονοφασικό 220V/Τριφασικό 380V |
| Εξουσία | 8000 W |
| Μέγεθος | 900L*900W*1930Hmm |
| Βάρος | 300 κιλά |
Λεπτομέρειες μηχανής συγκόλλησης με ένα σημείο
Δείγματα συγκόλλησης πακέτων μπαταριών
Δείγματα σημειακής συγκόλλησης
Η μηχανή συγκόλλησης διπλής όψης είναι κατάλληλη για όλους τους τύπους συσκευασιών κυλινδρικών κυψελών και κατάλληλη για όλα τα σχήματα πακέτων.Με υψηλής ποιότητας τροφοδοτικό σημειακής συγκόλλησης 5000A/8000A, μπορεί να συγκολλήσει πάχος από 0,1 mm έως 0,3 mm.Το σημείο συγκόλλησης είναι όμορφο, σταθερό και καλή αγωγιμότητα.
