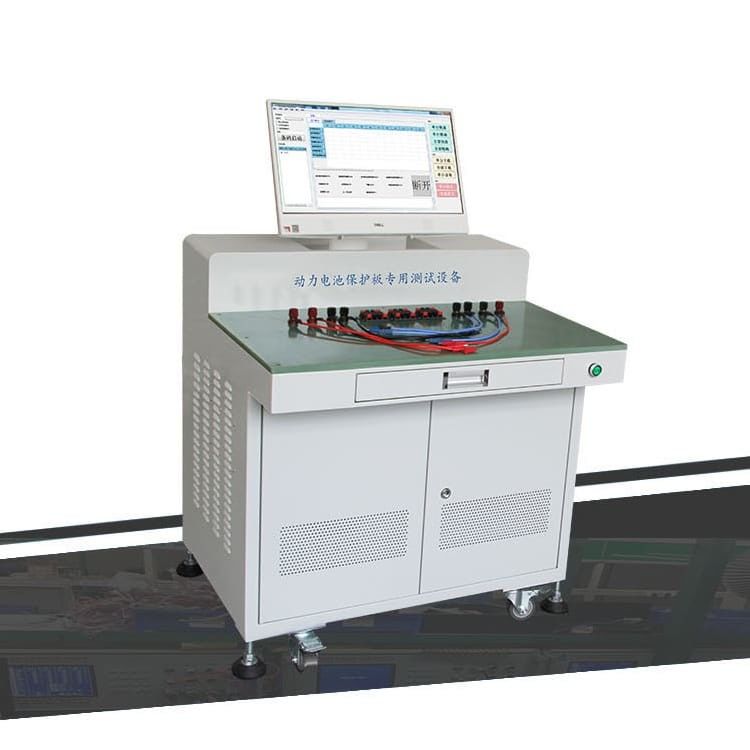

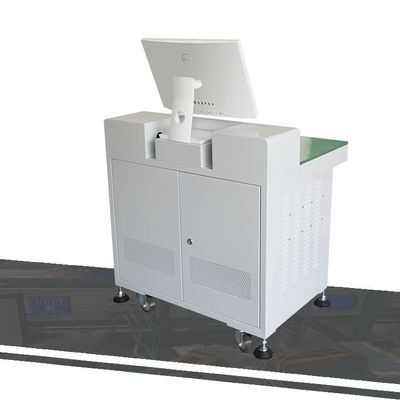

Μηχανή δοκιμής συστημάτων BMS PCB, αίθουσα δοκιμής μπαταριών λίθιου 150A
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | XWELL |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | PBTS32-120 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1pcs |
|---|---|
| Τιμή: | USD 4000 - 6500 / pcs |
| Συσκευασία λεπτομέρειες: | ξύλινο κιβώτιο |
| Χρόνος παράδοσης: | 15-20 ημέρες |
| Όροι πληρωμής: | T/T, Western Union, L/C |
| Δυνατότητα προσφοράς: | 100 PC το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Όνομα προϊόντων: | ΕΛΕΓΚΤΉΣ BMS | Διαμορφώστε το αριθ.: | PBTS32-120 |
|---|---|---|---|
| Αριθμός σειρών δοκιμής: | 1-32 | Τάση αναφοράς: | LiCoO3 (3.8V) LiFePO4 (3.0V) |
| Πέρα από την προστασία απαλλαγής: | 0-5V ±5mv | Πέρα από την προστασία απαλλαγής που απελευθερώνεται: | 0-5V ±5mv |
| Τρέχουσα αξία προστασίας προστασίας πέρα-απαλλαγής: | 1A-200A ±0.1 (συνεχής μακροπρόθεσμη απαλλαγή) | Τρέχουσα αξία προστασίας προστασίας υπερτίμησης: | 1A-50A ±0.1 |
| Overcurrent καθυστέρηση προστασίας: | 0-8S ±1ms | Ανοίγοντας τάση λειτουργίας εξίσωσης: | εξίσωση ±5mV τρέχον 0-1000mA ±0.1uA 0-5V |
| Επισημαίνω: | Μηχανή δοκιμής συστημάτων BMS PCB,μηχανή δοκιμής 150A BMS,Αίθουσα δοκιμής μπαταριών λίθιου |
||
Περιγραφή προϊόντων
μηχανή ελεγκτών δοκιμής συστημάτων PCB πινάκων παραγωγής πακέτων μπαταριών λίθιου Lifepo4 εργαστηρίων 24S 32S BMS για την ιονική δοκιμή κυττάρων PCM λι
Περιγραφή προϊόντων
Χρησιμοποιείται κυρίως για να ανιχνεύσει εάν οι λειτουργικοί δείκτες του πίνακα προστασίας μπαταριών δύναμης είναι μέσα στη σειρά παραμέτρου, ώστε να παρασχεθεί ένα σύνολο προτύπων ανίχνευσης για το προσωπικό. Χρησιμοποιείται κυρίως για τη δοκιμή της επιτροπής προστασίας μπαταριών δύναμης του κατασκευαστή πινάκων προστασίας και του κατασκευαστή μπαταριών δύναμης.
Λειτουργία
Το σύστημα δοκιμής πινάκων προστασίας διαιρείται σε δύο τύπους: Γρήγορη δοκιμή και ακριβής δοκιμή
Ακριβής δοκιμή: Μπορεί ακριβώς να ανιχνεύσει τις ακριβείς τιμές των διάφορων λειτουργικών παραμέτρων του πίνακα προστασίας μπαταριών δύναμης (το λάθος είναι 5mv), που είναι κατάλληλος για τη διόρθωση και την ανάπτυξη των δειγμάτων, και παρέχει ένα σύνολο προτύπων για τη γρήγορη ανίχνευση για το προσωπικό Ε&Α.
Γρήγορη δοκιμή: Σύμφωνα με τις παραμέτρους σχεδίου του πίνακα προστασίας, οι παράμετροι δοκιμής τίθενται ως στόχος να πραγματοποιήσουν τη γρήγορη δοκιμή, η οποία είναι κατάλληλη για τους κατασκευαστές πινάκων προστασίας και τους κατασκευαστές μπαταριών δύναμης να πραγματοποιήσουν τη μεγάλης κλίμακας γρήγορη δοκιμή και την αποστολή. Συγχρόνως, είναι κατάλληλο για τη δοκιμή πινάκων προστασίας των διάφορων σχεδίων υλικού και μερικών σχεδίων λογισμικού.
Απόδοση
Στερεότυπα στοιχεία δοκιμής: Η εσωτερική δοκιμή αντίστασης, υπερτίμηση και overdischarge εξετάζει, υπερφορτώνει την αποκατάσταση, overdischarge τη δοκιμή αποκατάστασης, over-current τη δοκιμή (χρέωση και εκφόρτιση over-current), την τάση προστασίας υπερτίμησης, την τάση αποκατάστασης υπερτίμησης, πέρα από την τάση προστασίας απαλλαγής, πέρα από την τάση αποκατάστασης απαλλαγής, over-current την προστασία, κ.λπ.
Ειδικά στοιχεία δοκιμής: Δοκιμή προστασίας βραχυκυκλώματος (αναφέρεται στο πραγματικό επίπεδο μικροδευτερολέπτου δοκιμής προστασίας βραχυκυκλώματος). Ενιαία δοκιμή κατανάλωσης τμημάτων μόνη (αναφέρεται στην αληθινή και ακριβή μόνη κατανάλωση κάθε τμήματος). Εξισώνοντας τρέχουσα και εξισώνοντας τάση (μπορεί ακριβώς να πιάσει την εξισώνοντας τρέχουσα και εξισώνοντας ανοίγοντας τάση).
Οι τύποι προστασίας επιβιβάζονται στην ενισχυτική δοκιμή: LiFePO4, LiCoO3, LiMn2O4
Τεχνική παράμετρος
Υψηλής τάσης ενότητα: Το τωρινό επίπεδο είναι 150A και η τρέχουσα ακρίβεια είναι 0.1A.
Ενότητα τάσης: Σειρά 0.5-5V, προγραμματίσημη παραγωγή 0.5-5V, ακρίβεια 5mV τάσης τάσης.
Ενότητα βραχυκυκλώματος: Ο έξοχος πυκνωτής, μιμείται πλήρως την τάση μπαταριών πακέτων, πίνακας προστασίας βραχυκυκλώματος αμέσως, ακριβώς συλλαμβάνει το χρόνο βραχυκυκλώματος και το ρεύμα.
Απαιτήσεις δομών εμφάνισης προϊόντων και εργασιακών περιβαλλόντων
Μέγεθος εξοπλισμού: Τόμος 550*500*220mm οργάνων
Καθαρό βάρος: 20KG
Περιβάλλον εργασίας: Η λειτουργώντας παροχή ηλεκτρικού ρεύματος απαιτεί την εισαγωγή εναλλασσόμενου ρεύματος 220 Β, τη σειρά διακύμανσης δύναμης (170-260 Β), τη θερμοκρασία εργασιακών περιβαλλόντων από - 10 ℃ σε 40 ℃, απασχομένος στην υγρασία από 10% σε 90%, και τη μέγιστη δύναμη 750 W, η οποία εμφανίζεται μόνο υπό τον όρο υψηλής τάσης.
Προδιαγραφές προϊόντων
|
Αριθ.
|
Στοιχεία
|
Μέτρηση της σειράς
|
Ακρίβεια
|
|
1
|
Αριθμός σειρών δοκιμής
|
1-32
|
|
|
2
|
Τάση αναφοράς
|
LiCoO3 (3.8V) LiFePO4 (3.0V)
|
|
|
3
|
Τάση προστασίας υπερτίμησης
|
0.5-5V
|
±5mV
|
|
4
|
Πέρα από την τάση προστασίας απαλλαγής
|
0.5-5V
|
±5mV
|
|
5
|
Τάση αποκατάστασης υπερτίμησης (μόνη αποκατάσταση)
|
0.5-5V
|
±5mV
|
|
6
|
Πέρα από την τάση αποκατάστασης απαλλαγής (μόνη αποκατάσταση)
|
0.5-5V
|
±5mV
|
|
7
|
Ρεύμα προστασίας υπερτίμησης
|
1-40A
|
±0.1A
|
|
8
|
Πέρα από το ρεύμα προστασίας απαλλαγής
|
1-150A
|
±0.1A
|
|
9
|
Ισορροπημένη ανοίγοντας τάση
|
0.5-5V
|
±5mV
|
|
10
|
Ισορροπημένος πραγματικός - χρονικό ρεύμα
|
0-1000mA
|
±1mA
|
|
11
|
Πέρα από την τρέχουσα καθυστέρηση προστασίας
|
0-15S
|
±1mS
|
|
12
|
Καθυστέρηση προστασίας υπερτίμησης
|
η 0-δεκαετία του '20
|
±1mS
|
|
13
|
Πέρα από την καθυστέρηση προστασίας απαλλαγής
|
η 0-δεκαετία του '20
|
±1mS
|
|
14
|
Ενιαία μόνη κατανάλωση τμημάτων
|
0-500uA
|
±1uA
|
|
15
|
Εσωτερική αντίσταση βρόχων
|
0-500mΩ
|
±1mΩ
|
|
16
|
Προστασία βραχυκυκλώματος (περισσότερες από 6 σειρές)
|
0-9999us
|
±1uS
|
|
Πεδίο της εφαρμογής: Όλοι οι πίνακες προστασίας σχεδίου υλικού και μερικοί πίνακες λογισμικού στην αγορά (ειδική ανάγκη στοιχείων δοκιμής
|
|||
Μπορούμε επίσης να παρέχουμε το μέγιστο πέρα από το ρεύμα προστασίας απαλλαγής: 120A, το οποίο είναι ένας ελεγκτής πινάκων προστασίας 24 σειρών.
